Описание и характеристики
Основные характеристики
Производитель
Артикул
171176
Наименование

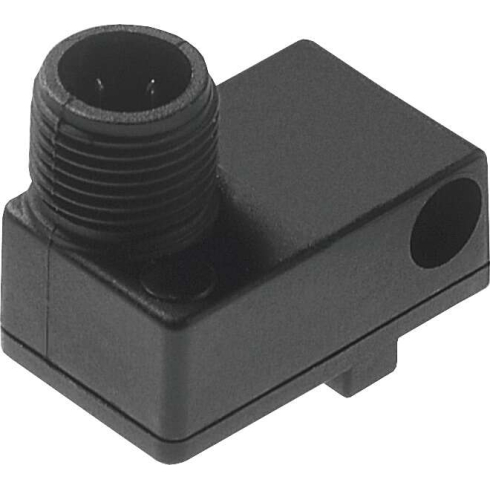

Датчик положения
Серия товара
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
100 мА
Измеряемая величина
Положение
Метод измерения
Повторяемость порога переключения
+/- 0,1 мм
Класс защиты
IP65 IP67
Выходной сигнал
Время включения
<= 1,3 мс
Время выключения
<= 1,4 мс
Направление выхода
Поперечный
Напряжение питания
От 0 до 30 В DC
Оптимальное решение для
Пневмоцилиндров
Электрические характеристики
Тип электрического подключения
Штекер по EN 61076-2-101
Электрическое подключение
M12x1
Количество контактов
3-жильный
Электрическое состояние выхода
Н. О. контакт
Остаточный ток
<= 0,15 мА
Максимальная коммутируемая мощность
2,8 Вт
Падение напряжения
<= 1,8 В
Способность выдерживать перегрузку
Да
Массо-габаритные и монтажные характеристики
Тип крепления
Вставляется в паз сверху. С принадлежностями
Способ крепления датчика
Т-образный паз
Максимальный момент затяжки разъема
0,5 Нм
Момент затяжки
0,5 Нм
Форма датчика
Кубическая
Вес
12 г
Особенности материалов
Материал корпуса
Алюминиевый сплав TPE-U(PU) (Термопластичный полиуретан) Нержавеющая легированная сталь
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От -20 °C до +60 °C
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Защита от короткого замыкания
Да
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Авторизация
RCM Mark
Дополнительные характеристики
Рабочий режим дисплея
Жёлтый светодиод
