Тип конструкции
Сокращаемая мембрана
Присоединение 2
1/4
Положение при сборке
Любое
Замечания по материалу
Соответствует директиве RoHS
Рабочая среда
Сжатый воздух по ISO 8573-1:2010
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Авторизация
TÜV
Тип резьбы
G
Материал мембраны
ARCR (Хлоропреновый каучук)
Материал гайки
Гальванизированная сталь
Наименование

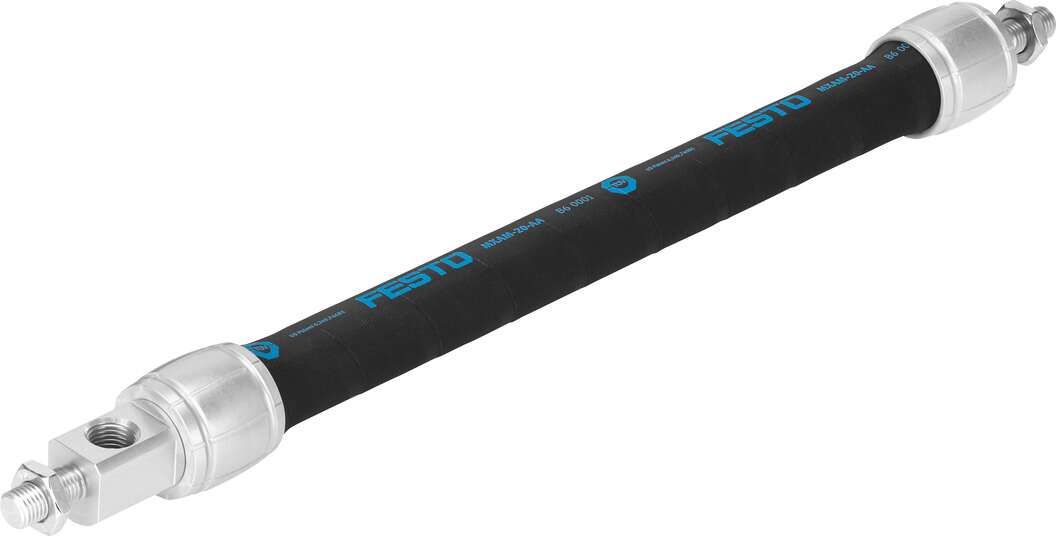

Пневматический мускул
Ход
2250 мм
Размер
20 мм
Максимальное сокращение
25% от номинальной длины
Номинальная длина
От 60 до 9000 мм
Максимальное начальное напряжение
3% от номинальной длины
Допустимая непараллельность
<= 2 мм, т. к. номинальная длина 400 мм± 0,5% для длины хода до 400 мм
Допустимая угловая погрешность
<= 1 °
Максимальная свободно подвешенная дополнительная нагрузка
80 кг
Теоретическая мускульная энергия при максимальном рабочем давлении
1500 Н
Точность повторения
<= 1% номинальной длины, циклич.
Дополнительный вес на 1 м хода
178 г
Материал фланца
Алюминиевый сплавнейтральное анодирование
Артикул
541404
Тип оборудования
Пневмоцилиндры
Температура окружающей среды, °C
От -5 °C до +60 °C
