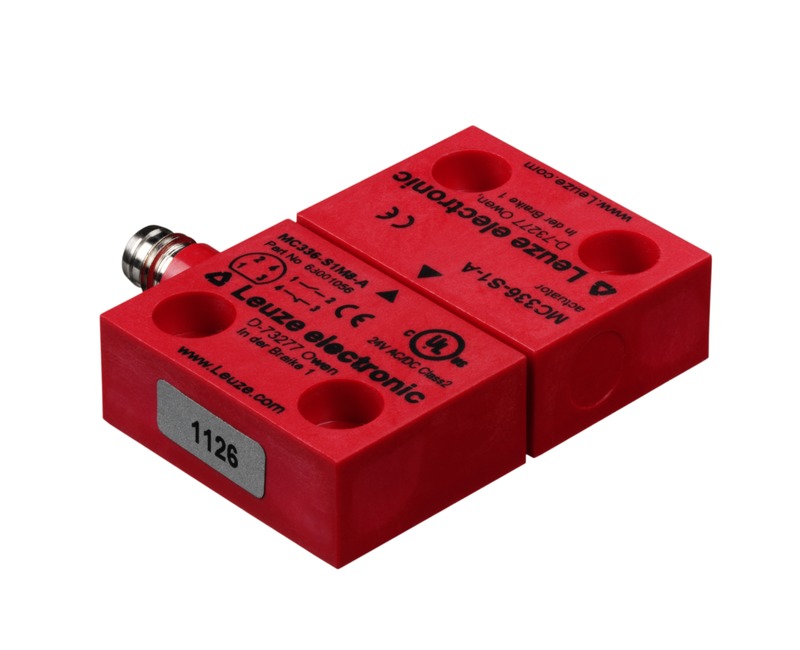

Leuze MC336-S1M8-A (артикул 63001056) — бесконтактный магнитный датчик безопасности MC336.
Это магнитный бесконтактный датчик безопасности: геркон в корпусе срабатывает от магнитного ответного элемента, а не от касания. Ответный элемент вставляется в ответную часть, закреплённую на двери или створке.
Собственных SIL и PL у датчика нет: уровень безопасности определяется блоком оценки — защитным реле MSI-MC310 / MSI-SR-LC21 или контроллером MSI 400. В связке с ними датчик интегрируется в цепь управления до категории 4 по EN ISO 13849-1, что и указано в его характеристиках.
Подключение — вывод с разъёмом M8.
Важно. Датчик работает только в паре с блоком оценки (защитное реле MSI-MC310 / MSI-SR-LC21 или контроллер MSI 400) — сам по себе он контакты не дублирует и категорию 4 не обеспечивает. Магнит срабатывает по расстоянию, поэтому зазор между датчиком и ответной частью должен оставаться в рабочей зоне — при износе петель его проверяют и перенастраивают. Рядом не ставить стальные детали и другие магнитные датчики: расстояние до соседнего датчика — не меньше 50 мм.
Характеристики
- Серия: MC336
- Тип устройства: бесконтактный магнитный датчик безопасности
- Исполнение: S1 — один датчик, 1NC + 1NO
- Контакты: 1NC + 1NO, геркон (магнитный)
- Коммутация: до 500 мА при 27 В AC/DC
- B10d: 20 000 000 циклов
- Механическая износостойкость: 10 000 000 срабатываний
- Sao: 3 мм; Sar 11 мм; отключение не ближе 8 мм
- Класс: конструкция 4 по EN ISO 14119, бесконтактное срабатывание
- Ответный элемент: магнитный код
- Подключение: вывод с разъёмом M8
- Габариты (Ш × В × Д): 26,2 × 13 × 36 мм
- Масса: 56 г
- Материал корпуса: пластик PPS, стеклонаполненный, самогаснущий
- Цвет корпуса: Красный
- Степень защиты: IP 67
- Температура: рабочая -20…70 °C
- Монтаж: сквозные отверстия
- Сертификация: TÜV Süd (с подходящим защитным реле), c UL US
Отличие от соседних исполнений. В разделе — 8 устройств этой серии; различаются они подключением (кабель с наконечниками / вывод с разъёмом M8 / M12), длиной кабеля (2 / 5 / 10 м) и типом корпуса.
