Тип конструкции
ПоршеньШток с вилкообразной головкойКачающееся крепление на передней крышкеКорпус цилиндра
Присоединение 2
3/8
Положение при сборке
Любое
Замечания по материалу
Соответствует директиве RoHS
Минимальное рабочее давление
1 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010
Сопротивление коррозии
0 - Нет стойкости к коррозии
Тип резьбы
G
Группа
Зажимные
Определение позиции
При помощи датчиков положения
Диаметр поршня
80 мм
Демпфирование
Пневматическое регулируемое

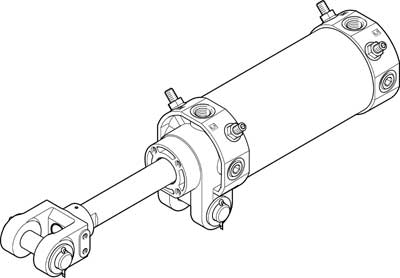

Наименование
Цилиндр на шарнирах
Резьба
на штоке
M20x1,5
Ход
50 мм
Длина демпфирования
30 мм
Альтернативные соединения
См. чертеж
Материал крышки
Алюминиевое литье под давлениеАнодированный
Теоретическое усилие при 6 бар, прямой ход
3016 Н
Теоретическое усилие при 6 бар, обратный ход
2721 Н
Расположение демпфирования
Пневматическое демпфирование с обеих сторон
Материал колбы цилиндра
Анодированный алюминиевый сплав
Крепление
С качающимся креплением на передней крышке. С принадлежностями
Артикул
565803
Производитель
Максимальное рабочее давление, бар
10 бар
Тип оборудования
Пневмоцилиндры
Материал уплотнений
NBR (Бутадиен-нитрильный каучук)
Температура окружающей среды, °C
От -10 °C до +60 °C
