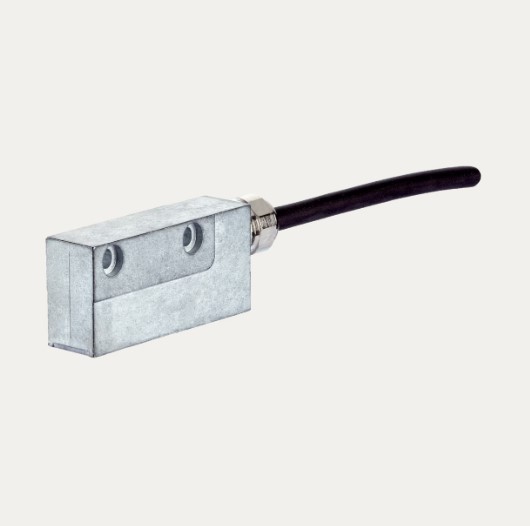

Линейный энкодер TTK50 SICK TTK50-HXI0-K02

В наличии

Уточнить цену

Уточнить цену

В сравнение

В сравнении

Артикул:

В наличии

Уточнить цену

Диапазон измерений

0-940 mm

Напряжение

7-12 DC

Скорость перемещения

1,3 m/s, ≤ 10 m/s до возможности надежного выстраивания абсолютного положения, динамический режим работы (Sin/Cos)

Разрешение

1 μm

Все характеристики

Способы оплаты

Доставка

array(5) {
  ["CODE"]=>
  string(11) "description"
  ["NAME"]=>
  string(16) "Описание"
  ["PRINT"]=>
  bool(true)
  ["ACTIVE"]=>
  bool(true)
  ["URL"]=>
  NULL
}

Описание

array(5) {
  ["CODE"]=>
  string(10) "properties"
  ["NAME"]=>
  string(28) "Характеристики"
  ["PRINT"]=>
  bool(true)
  ["ACTIVE"]=>
  bool(false)
  ["URL"]=>
  NULL
}

Характеристики

array(4) {
  ["CODE"]=>
  string(7) "reviews"
  ["NAME"]=>
  string(12) "Отзывы"
  ["ACTIVE"]=>
  bool(false)
  ["URL"]=>
  NULL
}

Отзывы

Точность, скорость, динамика, жёсткость и высокая точность управления — именно эти свойства играют важную роль в высокотехнологичных приводах. Система линейных измерений TTK50 обладает всеми этими свойствами и представляет собой очень компактную систему обратной связи с двигателем и интерфейсом HIPERFACE®. Магнитный принцип работы, большая длина измерения и чрезвычайно высокое разрешение открывают широкие возможности для определения абсолютного положения с помощью линейных двигателей. В TTK50 используются новейшие датчики и технологии оценки. Плата датчика, расположенная в плоскости измерения, оснащена датчиками Холла, расположенными на двух параллельных дорожках. Их расположение соответствует разделению магнитной ленты на инкрементальную и абсолютную составляющие. Для расчета абсолютных значений положения во время работы считывающая головка сначала определяет абсолютное начальное положение при запуске линейного двигателя. Все остальные фактические положения привода определяются по инкрементальному положению на магнитной дорожке или по сигналам синуса/косинуса.

Диапазон измерений

0-940 mm

Напряжение

7-12 DC

Скорость перемещения

1,3 m/s, ≤ 10 m/s до возможности надежного выстраивания абсолютного положения, динамический режим работы (Sin/Cos)

Разрешение

1 μm

Вид подключения

Кабель, 8 жил (4 x 2 x 0,15 mm²), 1 m

Точность воспроизведения

< 5 μm

Измерительный шаг

0,244 μm при интерполяции синусоидальных и косинусоидальных сигналов, например 12 бит

Интерфейс связи

Двоичный
