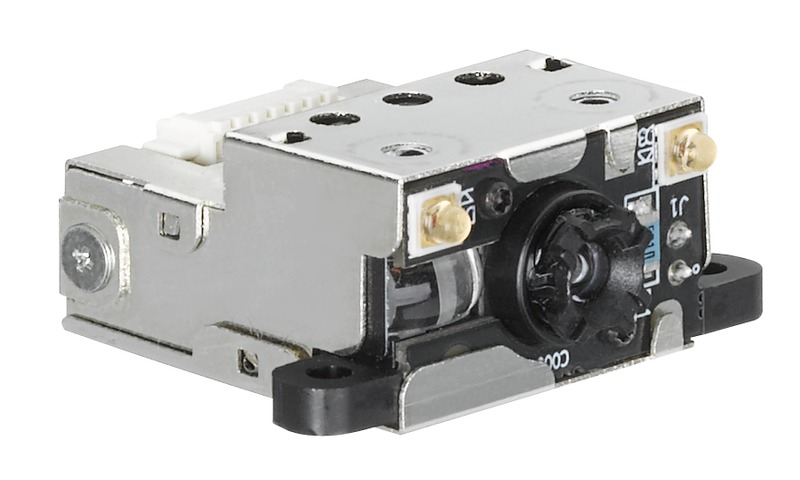

Leuze DCR50M2/R2 (артикул 50135000) — встраиваемый сканирующий модуль серии DCR 50. Считывает 1D- и 2D-коды с дистанции 30…425 мм, минимальный модуль — от 0,127 мм.
Оптика и считывание. Сенсор CMOS с рулонным затвором, разрешение 1 280 × 960 px. Читаются QR, Data Matrix, PDF417, Aztec, MaxiCode, Micro PDF, Micro QR, Codablock F, а также линейные Code 128, Code 39, Code 49, Codabar, MSI Plessey и почтовые коды Australian Post, KIX, Intelligent Mail, Planet, Postnet.
Интерфейс и подключение. Последовательный порт RS 232 со скоростью 9 600…115 200 Bd и настраиваемым форматом данных. Один цифровой вход и один цифровой выход на транзисторе NPN с током до 20 мА. Подключение — разъём Molex 53261-0671 на 6 контактов, он же служит интерфейсом конфигурирования. Питание 4,75…5,25 В DC, потребление до 300 мА.

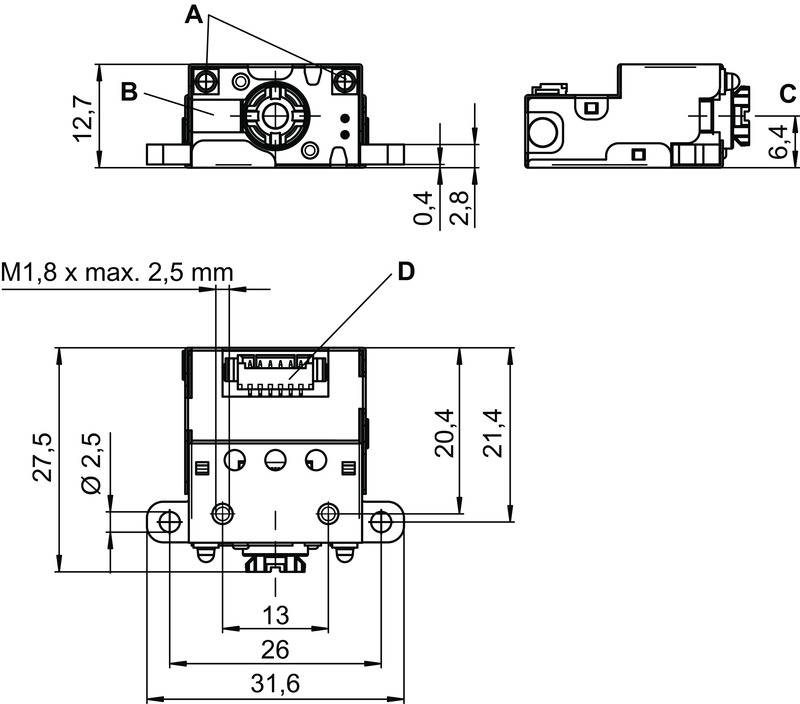

Корпус и условия эксплуатации. Габариты 31,6 × 12,7 × 27,5 мм, масса 10 г; крепление: монтажные лепестки M2,5. Рабочий диапазон 0…+50 °C, хранение −20…+60 °C, влажность 10…90 % без конденсата. Индикация: LED; настройка программная.
Ближайшие исполнения. DCR50M2/R2-S7 (арт. 50151528) — USB и TTL 232 вместо RS 232, сенсор Global Shutter, шлейф FFC, масса 5 г; DCR55M2/R2 (арт. 50136772) — корпусное исполнение IP 54 с кабелем 2 000 мм и металлическим корпусом; DCR56M2/R2 (арт. 50154107) — дистанция 45…400 мм и разрешение 1 280 × 800 px, алюминиевый корпус.
Купить Leuze DCR50M2/R2 (артикул 50135000). Поставка миниатюрных сканеров штрихкодов Leuze Electronic по России. Серия задаёт класс: DCR 50 — встраиваемые сканирующие модули, DCR 55 и DCR 56 — корпусные сканеры со степенью защиты IP 54. Внутри серии вариант определяется интерфейсом (RS 232 или USB) и типом подключения — кабель, разъём M12, шлейф FFC или Molex. Пришлите параметры участка — дистанцию до кода, тип кода и способ подключения к контроллеру, — и мы подберём исполнение.
| Артикул | 50135000 |
| Серия | DCR 50 |
| Тип устройства | Сканирующий модуль двумерных кодов |
| Тип сенсора | CMOS (Rolling Shutter) |
| Программные функции | Чтение 1D- и 2D-кодов |
| Специальное исполнение | Сканирующий модуль (scan engine) |
| Дистанция считывания | 30…425 мм |
| Минимальный модуль | 0,127…0,528 мм |
| Разрешение камеры | 1 280 × 960 px |
| Интерфейс | RS 232 |
| Скорость передачи | 9 600…115 200 Bd |
| Подключение | Molex 53261-0671, 6 контактов |
| Питание | 4,75…5,25 В DC |
| Потребление | 300 мА |
| Входы | 1 цифровой вход (управление процессом) |
| Выходы | 1 цифровой выход, транзистор NPN, 20 мА |
| Габариты (Ш × В × Д) | 31,6 × 12,7 × 27,5 мм |
| Масса | 10 г |
| Материал корпуса | Пластик, металл |
| Цвет корпуса | Серебристый |
| Рабочая температура | 0…+50 °C |
| Температура хранения | −20…+60 °C |
| Влажность | 10…90 % |
| Крепление | Монтажные лепестки M2,5 |
| Индикация | LED |
