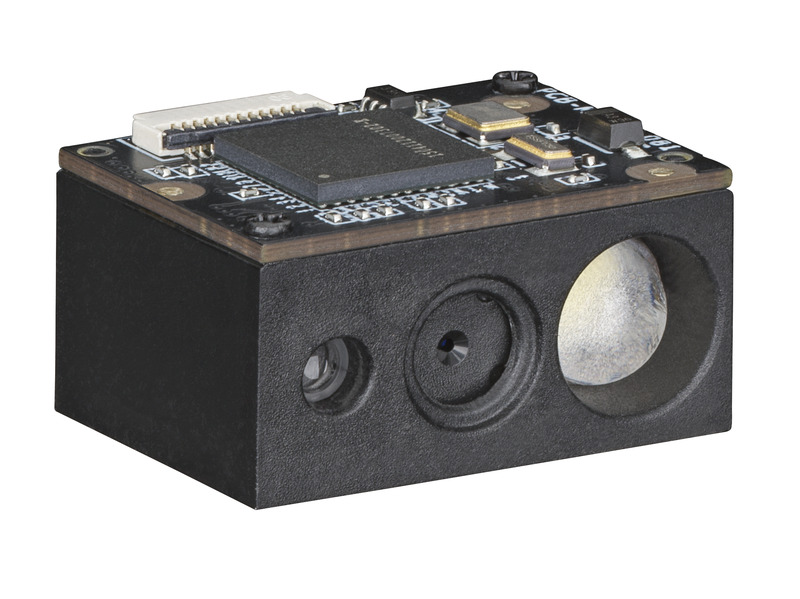

Leuze DCR50M2/R2-S7 (артикул 50151528) — встраиваемый сканирующий модуль серии DCR 50. Считывает 1D- и 2D-коды с дистанции 45…400 мм, минимальный модуль — от 0,127 мм.
Оптика и считывание. Сенсор CMOS с глобальным затвором, разрешение 1 280 × 800 px, поле зрения 46° по горизонтали и 29° по вертикали. Читаются QR, Data Matrix, PDF417, Aztec, DotCode, Micro QR, Grid Matrix, HanXin и линейные Code 128, Code 39, Code 93, EAN/UPC, GS1 Databar.
Интерфейс и подключение. Два канала связи: USB 2.0 в режимах HID и CDC (эмуляция COM-порта) и TTL 232 со скоростью 9 600…230 400 Bd. Один цифровой вход и один цифровой выход на транзисторе с переключением PNP/NPN, ток до 8 мА. Шлейф FFC на 12 контактов с шагом 0,5 мм, длина кабеля — не более 100 мм. Питание 3,3 В DC с допуском −5…+5 %, потребление до 230 мА.

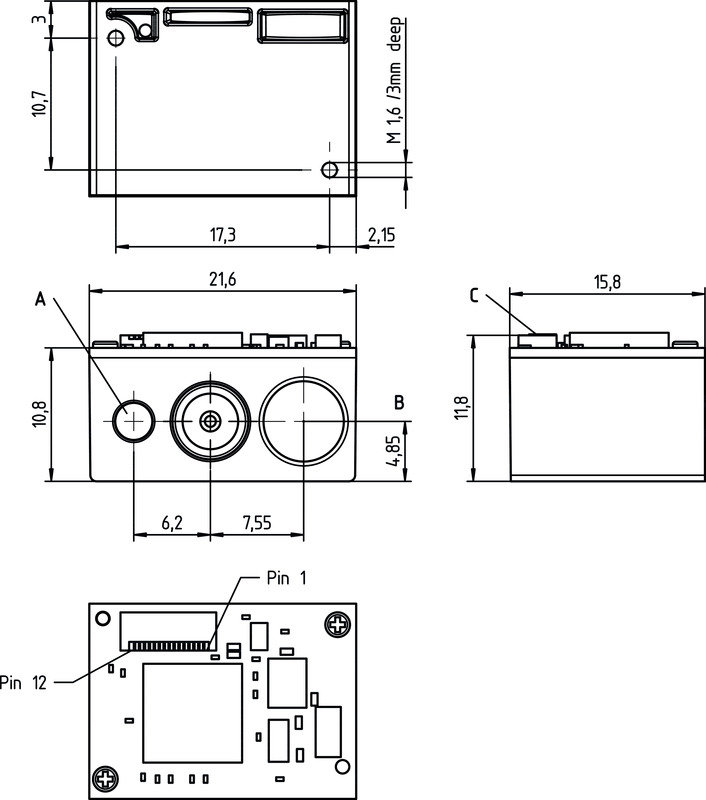

Корпус и условия эксплуатации. Габариты 21,6 × 11,8 × 15,8 мм, масса 5 г; крепление: резьба M1.6. Рабочий диапазон −10…+50 °C, хранение −40…+70 °C, влажность 5…95 % без конденсата. Индикация: Зуммер; настройка программная.
Ближайшие исполнения. DCR50M2/R2 (арт. 50135000) — то же семейство, но интерфейс RS 232 и разъём Molex вместо FFC, сенсор Rolling Shutter; DCR55M2/R2 (арт. 50136772) — корпусное исполнение IP 54 с кабелем 2 000 мм и дистанцией 30…425 мм; DCR56M2/R2 (арт. 50154107) — питание 5 В вместо 3,3 В и алюминиевый корпус массой 120 г.
Купить Leuze DCR50M2/R2-S7 (артикул 50151528). Поставка миниатюрных сканеров штрихкодов Leuze Electronic по России. Серия задаёт класс: DCR 50 — встраиваемые сканирующие модули, DCR 55 и DCR 56 — корпусные сканеры со степенью защиты IP 54. Внутри серии вариант определяется интерфейсом (RS 232 или USB) и типом подключения — кабель, разъём M12, шлейф FFC или Molex. Пришлите параметры участка — дистанцию до кода, тип кода и способ подключения к контроллеру, — и мы подберём исполнение.
| Артикул | 50151528 |
| Серия | DCR 50 |
| Тип устройства | Сканирующий модуль двумерных кодов |
| Тип сенсора | CMOS (Global Shutter) |
| Программные функции | Чтение 1D- и 2D-кодов |
| Специальное исполнение | Сканирующий модуль (scan engine) |
| Дистанция считывания | 45…400 мм |
| Минимальный модуль | 0,127…0,528 мм |
| Разрешение камеры | 1 280 × 800 px |
| Поле зрения | 46° по горизонтали, 29° по вертикали |
| Интерфейс | USB (HID, CDC), TTL 232 |
| Скорость передачи | 9 600…230 400 Bd |
| Спецификация USB | USB 2.0, режимы HID и CDC |
| Подключение | FFC, 12 контактов, шаг 0,5 мм |
| Питание | 3,3 В DC, −5…+5 % |
| Потребление | 230 мА |
| Входы | 1 цифровой вход (управление процессом) |
| Выходы | 1 цифровой выход, транзистор PNP/NPN, 8 мА |
| Габариты (Ш × В × Д) | 21,6 × 11,8 × 15,8 мм |
| Масса | 5 г |
| Материал корпуса | Пластик |
| Цвет корпуса | Чёрный |
| Рабочая температура | −10…+50 °C |
| Температура хранения | −40…+70 °C |
| Влажность | 5…95 % |
| Крепление | Резьба M1.6 |
| Индикация | Зуммер |
