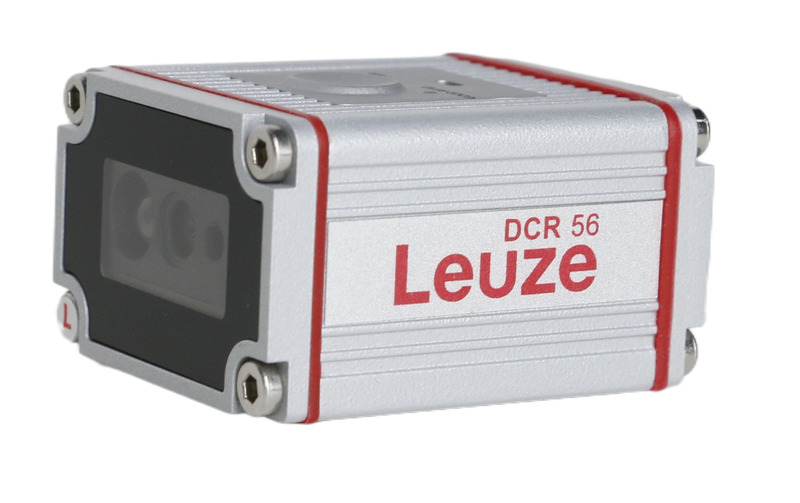

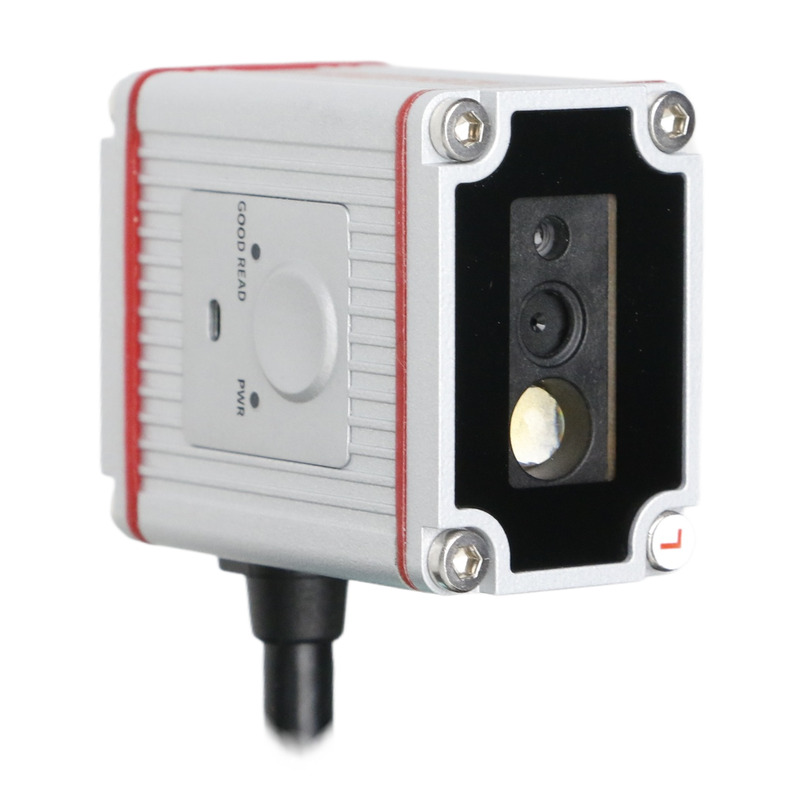

Leuze DCR56M2/R2 (артикул 50154107) — стационарный сканер двумерных кодов серии DCR 56. Считывает 1D- и 2D-коды с дистанции 45…400 мм, минимальный модуль — от 0,127 мм.
Оптика и считывание. Сенсор CMOS с глобальным затвором, разрешение 1 280 × 800 px, поле зрения 46° по горизонтали и 29° по вертикали. Читаются QR, Data Matrix, PDF417, Aztec, DotCode, Micro QR, Grid Matrix, HanXin, а также линейные Code 128, Code 39, Code 93, EAN/UPC и GS1 Databar. Целевой LED относится к свободной группе, подсветка — к группе риска 1 по IEC 62471:2006.
Интерфейс и подключение. Последовательный порт RS 232 со скоростью 9 600…230 400 Bd и настраиваемым форматом данных. Единственный цифровой вход работает триггером считывания. Кабель 1 800 мм в оболочке PUR, 6 жил, чёрный. Питание 5 В DC с допуском −5…+5 %, потребление до 220 мА.
Корпус и условия эксплуатации. Габариты 36 × 24 × 43 мм, масса 120 г; крепление: резьба M3. Степень защиты IP 54. Рабочий диапазон −10…+50 °C, хранение −40…+70 °C, влажность 5…95 % без конденсата. Индикация: LED, зуммер; настройка программная. Сертификация FCC, RoHS.
Ближайшие исполнения. DCR55M2/R2 (арт. 50136772) — та же оснастка RS 232 и кабель, но дистанция 30…425 мм, разрешение 1 280 × 960 px и корпус 31,5 × 20 × 40,3 мм; DCR55M2/R2-150-M12.8 (арт. 50136784) — разъём M12 на 8 контактов вместо кабеля 1 800 мм; DCR50M2/R2 (арт. 50135000) — встраиваемый модуль без степени защиты, 10 г, питание 4,75…5,25 В.
Купить Leuze DCR56M2/R2 (артикул 50154107). Поставка миниатюрных сканеров штрихкодов Leuze Electronic по России. Серия задаёт класс: DCR 50 — встраиваемые сканирующие модули, DCR 55 и DCR 56 — корпусные сканеры со степенью защиты IP 54. Внутри серии вариант определяется интерфейсом (RS 232 или USB) и типом подключения — кабель, разъём M12, шлейф FFC или Molex. Пришлите параметры участка — дистанцию до кода, тип кода и способ подключения к контроллеру, — и мы подберём исполнение.
| Артикул | 50154107 |
| Серия | DCR 56 |
| Тип устройства | Стационарный сканер двумерных кодов |
| Тип сенсора | CMOS (Global Shutter) |
| Программные функции | Чтение 1D- и 2D-кодов |
| Дистанция считывания | 45…400 мм |
| Минимальный модуль | 0,127…0,528 мм |
| Разрешение камеры | 1 280 × 800 px |
| Поле зрения | 46° по горизонтали, 29° по вертикали |
| Интерфейс | RS 232 |
| Скорость передачи | 9 600…230 400 Bd |
| Подключение | Кабель 1 800 мм, 6 жил, PUR |
| Питание | 5 В DC, −5…+5 % |
| Потребление | 220 мА |
| Входы | 1 цифровой вход (триггер) |
| Габариты (Ш × В × Д) | 36 × 24 × 43 мм |
| Масса | 120 г |
| Материал корпуса | Алюминий |
| Цвет корпуса | Красный с серебристым |
| Степень защиты | IP 54 |
| Рабочая температура | −10…+50 °C |
| Температура хранения | −40…+70 °C |
| Влажность | 5…95 % |
| Крепление | Резьба M3 |
| Индикация | LED, зуммер |
| Сертификация | FCC, RoHS |
