Тип конструкции
Поворотная лопасть
Присоединение 2
M5
Положение при сборке
Любое
Минимальное рабочее давление
2,5 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010
Сопротивление коррозии
1 - Низкая стойкость к коррозии
Определение позиции
При помощи датчиков положения
Угол поворота
246 °
Диаметр поршня
25 мм
Демпфирование
Амортизатор
Наименование

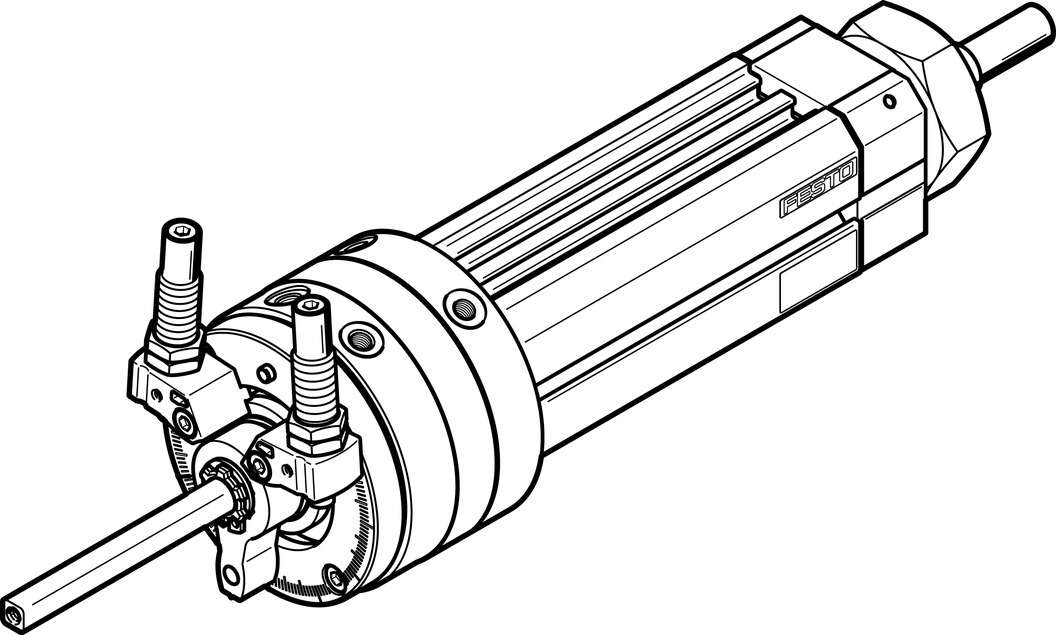

Поворотно-линейный модуль
Ход
40 мм
Размер
25 мм
Теоретический момент при 6 бар
5 Нм
Материал крышки
Анодированный алюминиевый сплав
Теоретическое усилие при 6 бар, прямой ход
246 Н
Теоретическое усилие при 6 бар, обратный ход
173,5 Н
Диапазон настройки угла поворота
От 0 до 246 °
Максимальная частота переключения при 6 бар
1 Гц
Расположение демпфирования
С двух сторон
Крепление
Фиксатор для Т-образной щели. С наружной резьбой
Артикул
556472
Производитель
Вес
1610 г
Корпус
Алюминиевый сплавГладкое анодирование
Тип оборудования
Приводы
Материал уплотнений
TPE-U(PU) (Термопластичный полиуретан)
Температура окружающей среды, °C
От -10 °C до +60 °C
