Описание

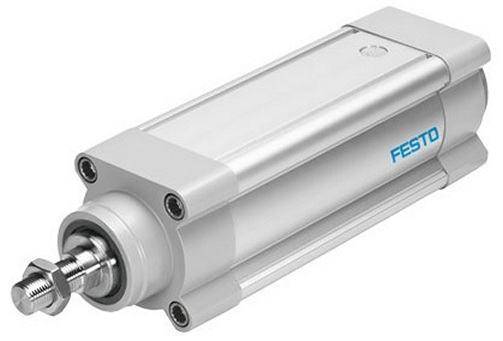

Электромеханический привод Festo, размер 40, рабочий ход 400 мм, резьба штока наружная M12x1,25, максимальная скорость перемещения 0,83 м/с, усилие подачи 3000 Н, шаг ходового винта 10 мм/об, точность повторения 0,01 мм.С шариковинтовой передачей, с электрически поворачиваемым шпинделем, который преобразует поворотное движение двигателя в линейное перемещение штока.
Рабочий ход | 400 mm |
Размер | 40 |
Ход | 400 mm |
Резьба на штоке | M12x1,25 |
Реверсивный люфт | 30 µm |
Диаметр шпинделя | 16 mm |
Шаг шпинделя | 10 mm/U |
Макс. угловое отклонение штока +/- | 0,2 deg |
Основан на стандарте | ISO 15552 |
Положение при сборке | Любое |
Конец штока | Наружная резьба |
Тип мотора | Шаговый моторСервомотор |
Определение позиции | Для герконов |
Тип конструкции | Электрический цилиндр с шариковинтовой передачей. |
Тип шпинделя | Шарико-винтовой шпиндель |
Защита от скручивания/направляющая | с направляющей на плоских подшипниках |
Макс. ускорение | 15 m/s2 |
Макс. скорость | 0,83 m/s |
Точность повторения | ±0,01 mm |
Рабочий цикл | 100% |
Классификация сопротивления коррозии CRC | 2 |
Температура хранения | -20 ... 60 °C |
Относительная влажность воздуха | 0 - 95 % |
Класс защиты | IP40 |
Температура окружающей среды | 0 ... 60 °C |
Макс. приводной момент | 5,6 Nm |
Макс. поперечное усилие Fq в зависимости от расстояния х | Диаграмма |
Макс. радиальное усилие на приводном валу | 130 N |
Макс. усилие подачи Fx | 3.000 N |
Макс. допустимая скорость в зависимости от длины хода | Диаграмма |
Движущий момент на холостом ходу | 0,2 Nm |
Массовый момент инерции JH на метр хода | 0,4804 kgcm2 |
Массовый момент инерции JL на кг нагрузки | 0,02533 kgcm2 |
Массовый момент инерции, JO | 0,0777 kgcm2 |
Перемещаемая масса при ходе 0 мм | 467 g |
Дополнительный вес на 10 мм хода | 47 g |
Базовый вес на 0 мм хода | 1.237 g |
Дополнительный коэффициент массы на 10 мм хода | 26 g |
Тип крепления | с внутренней резьбойили принадлежности |
Код интерфейса, привод | D40 |
Замечания по материалу | Содержит PWIS веществаСоответствует директиве по ограничению использования опасных веществ (RoHS) |
Информация о материале, крышки | Алюминиевый сплавГладкое анодирование |
Информация о материале, шток | Легированная сталь, нержавеющая |
Данные о материале, винт | СтальГальванизирован |
Информация о материале, гайка шпинделя | Катанная подшипниковая сталь |
Информация о материале, шпиндель | Катанная подшипниковая сталь |
Информация о материале, корпус цилиндра | Алюминиевый сплавГладкое анодирование |
