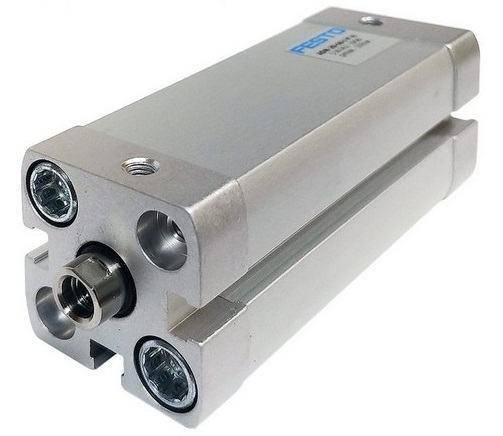

Компактный цилиндр Festo двойного действия, магнитный, внутренняя резьба на штоке: M3, диаметр поршня: 12 мм, длина хода: 15 мм, присоединение: M5, усилие на штоке при 6 бар, прямой ход: 68 N, рабочее давление: 1 … 10 бар, нерегулируемое демпфирование, упругие кольца с обеих сторон.
| Ход | 15 mm |
| Диаметр поршня | 12 mm |
| Резьба на штоке | M3 |
| Демпфирование | P: нерегулируемое демпфирование, упругие кольца с обеих сторон |
| Положение при сборке | Любое |
| Соответствует стандарту | ISO 21287 |
| Конец штока | Внутренняя резьба |
| Определение позиции | Для герконов |
| Варианты | Односторонний шток |
| Рабочее давление | 1 ... 10 bar |
| Режим работы | двустороннего действия |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Классификация сопротивления коррозии CRC | 2 |
| Температура окружающей среды | -20 ... 80 °C |
| Энергия удара в крайних положениях | 0,07 J |
| Теоретическое усилие при 6 бар, обратный ход | 51 N |
| Теоретическое усилие при 6 бар, прямой ход | 68 N |
| Перемещаемая масса при ходе 0 мм | 9 g |
| Дополнительный вес на 10 мм хода | 12 g |
| Базовый вес на 0 мм хода | 77 g |
| Дополнительный коэффициент массы на 10 мм хода | 2 g |
| Тип крепления | Опциясо сквозным отверстиемс внутренней резьбойс принадлежностями |
| Пневматическое присоединение | M5 |
| Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Информация о материале, крышки | АлюминийАнодированный |
| Информация о материале, уплотнения шланга | TPE-U(PUR) |
| Информация о материале, шток | Легированная сталь |
| Информация о материале, корпус цилиндра | Алюминиевый сплавГладкое анодирование |
