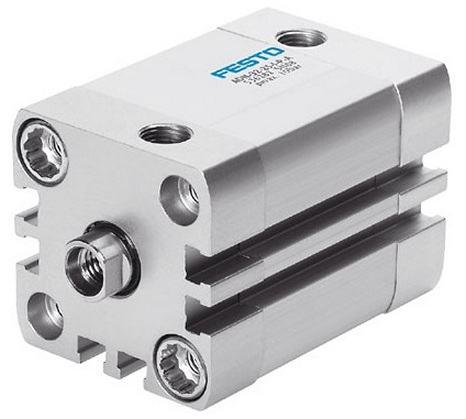

Компактный цилиндр Festo двойного действия, магнитный, внутренняя резьба на штоке: M8, диаметр поршня: 40 мм, длина хода: 30 мм, присоединение: G1/8, усилие на штоке при 6 бар, прямой ход: 754 N, рабочее давление: 1 … 10 бар, самонастраивающееся пневматическое демпфирование в конце хода: PPS. По ISO 21287
| Ход | 30 mm |
| Диаметр поршня | 40 mm |
| Резьба на штоке | M8 |
| Демпфирование | PPS: самонастраивающееся пневматическое демпфирование в конце хода |
| Положение при сборке | Любое |
| Соответствует стандарту | ISO 21287 |
| Конец штока | Внутренняя резьба |
| Определение позиции | Для герконов |
| Варианты | Односторонний шток |
| Рабочее давление | 1 ... 10 bar |
| Режим работы | двустороннего действия |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Классификация сопротивления коррозии CRC | 2 |
| Температура окружающей среды | -20 ... 80 °C |
| Энергия удара в крайних положениях | 1,7 J |
| Длина демпфирования | 5 mm |
| Теоретическое усилие при 6 бар, обратный ход | 686 N |
| Теоретическое усилие при 6 бар, прямой ход | 754 N |
| Перемещаемая масса при ходе 0 мм | 80 g |
| Дополнительный вес на 10 мм хода | 37 g |
| Базовый вес на 0 мм хода | 346 g |
| Дополнительный коэффициент массы на 10 мм хода | 9 g |
| Тип крепления | Опциясо сквозным отверстиемс внутренней резьбойс принадлежностями |
| Пневматическое присоединение | G1/8 |
| Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Информация о материале, крышки | АлюминийАнодированный |
| Информация о материале, уплотнения шланга | TPE-U(PUR) |
| Информация о материале, шток | Легированная сталь |
| Информация о материале, корпус цилиндра | Алюминиевый сплавГладкое анодирование |
