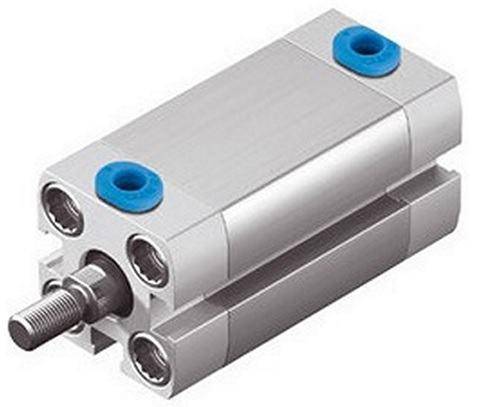

Компактный цилиндр Festo двойного действия, магнитный, наружная резьба на штоке: M8, диаметр поршня: 20 мм, длина хода: 10 мм, присоединение: QS-4, усилие на штоке при 6 бар, прямой ход: 188 N, рабочее давление: 0,6 … 10 бар, нерегулируемое демпфирование, упругие кольца с обеих сторон. По ISO 21287Передняя и задняя крышки изготовлены из полимера.
| Ход | 5 mm |
| Диаметр поршня | 20 mm |
| Резьба на штоке | M8 |
| Основан на стандарте | ISO 21287 |
| Демпфирование | P: нерегулируемое демпфирование, упругие кольца с обеих сторон |
| Положение при сборке | Любое |
| Конец штока | Наружная резьба |
| Тип конструкции | ПоршеньШтокКорпус цилиндра |
| Определение позиции | Для герконов |
| Варианты | Односторонний шток |
| Рабочее давление | 0,6 ... 10 bar |
| Режим работы | двустороннего действия |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Классификация сопротивления коррозии CRC | 2 |
| Температура окружающей среды | -10 ... 60 °C |
| Энергия удара в крайних положениях | 0,16 J |
| Теоретическое усилие при 6 бар, обратный ход | 141 N |
| Теоретическое усилие при 6 бар, прямой ход | 188 N |
| Перемещаемая масса при ходе 0 мм | 20 g |
| Дополнительный вес на 10 мм хода | 17 g |
| Базовый вес на 0 мм хода | 115 g |
| Дополнительный коэффициент массы на 10 мм хода | 2 g |
| Тип крепления | Опциясо сквозным отверстиемс внутренней резьбойс принадлежностями |
| Пневматическое присоединение | QS-4 |
| Информация о материале, крышки | PA с армированием |
| Информация о материале, уплотнения шланга | TPE-U(PU) |
| Информация о материале, шток | Алюминиевый сплавАнодированный |
| Информация о материале, корпус цилиндра | Алюминиевый сплавГладкое анодирование |
