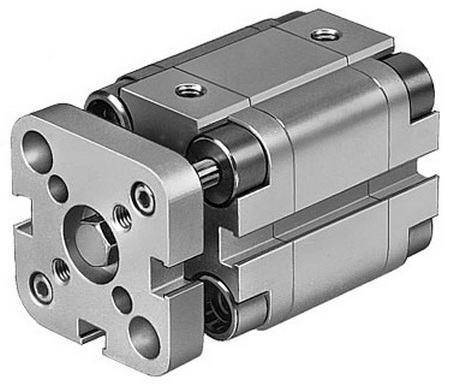

Компактный цилиндр Festo двойного действия, диаметр поршня: 20 мм, длина хода: 20 мм, присоединение: M5, усилие на штоке при 6 бар, прямой ход: 188 N, рабочее давление: 1 … 10 бар, нерегулируемое демпфирование, упругие кольца с обеих сторон.Магнитный, для бесконтактного опроса. Шток с защитой от проворота с помощью направляющих и траверсы.
| Ход | 20 mm |
| Диаметр поршня | 20 mm |
| Демпфирование | P: нерегулируемое демпфирование, упругие кольца с обеих сторон |
| Положение при сборке | Любое |
| Конец штока | Внутренняя резьба |
| Тип конструкции | ПоршеньШток |
| Определение позиции | Для герконов |
| Варианты | Односторонний шток |
| Защита от скручивания/направляющая | Направляющий стержень с хомутом |
| Рабочее давление | 1 ... 10 bar |
| Режим работы | двустороннего действия |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Классификация сопротивления коррозии CRC | 2 |
| Температура окружающей среды | -20 ... 80 °C |
| Энергия удара в крайних положениях | 0,14 J |
| Теоретическое усилие при 6 бар, обратный ход | 141 N |
| Теоретическое усилие при 6 бар, прямой ход | 188 N |
| Тип крепления | Опциясо сквозным отверстиемс принадлежностями |
| Пневматическое присоединение | M5 |
| Информация о материале, болты фланца | сталь, гальванизированная |
| Информация о материале, крышки | Алюминиевый сплав |
| Информация о материале, подвижные уплотнения | TPE-U(PU)NBR |
| Информация о материале, шток | Легированная сталь, нержавеющая |
| Информация о материале, корпус цилиндра | Алюминиевый сплав |
