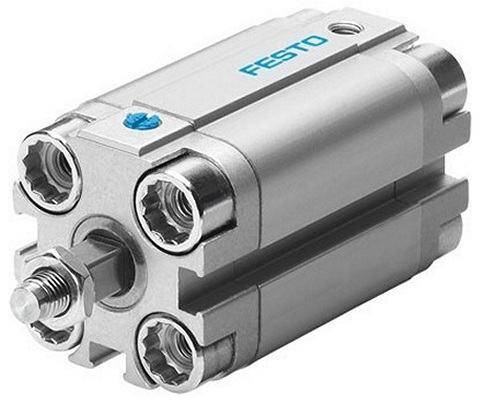

Компактный цилиндр Festo одностороннего нажимного действия, магнитный, наружная резьба на штоке: M10x1,25, диаметр поршня: 20 мм, длина хода: 5 мм, присоединение: M5, усилие на штоке при 6 бар, прямой ход: 180 N, рабочее давление: 1 … 10 бар, уплотнения: NBR, нерегулируемое демпфирование - P, упругие кольца с обеих сторон.Квадратный шток для защиты от проворота.
| Ход | 5 mm |
| Диаметр поршня | 20 mm |
| Демпфирование | P: нерегулируемое демпфирование, упругие кольца с обеих сторон |
| Положение при сборке | Любое |
| Режим работы | одностороннего действиянажимного действия |
| Конец штока | Наружная резьба |
| Тип конструкции | ПоршеньШток |
| Определение позиции | Для герконов |
| Варианты | Односторонний шток |
| Защита от скручивания/направляющая | Квадратный шток |
| Рабочее давление | 1 ... 10 bar |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Классификация сопротивления коррозии CRC | 2 |
| Температура окружающей среды | -20 ... 80 °C |
| Энергия удара в крайних положениях | 0,14 J |
| Теоретическое усилие при 6 бар, прямой ход | 180 N |
| Перемещаемая масса при ходе 0 мм | 20 g |
| Дополнительный вес на 10 мм хода | 23 g |
| Базовый вес на 0 мм хода | 149 g |
| Дополнительный коэффициент массы на 10 мм хода | 6 g |
| Тип крепления | Опциясо сквозным отверстиемс принадлежностями |
| Пневматическое присоединение | M5 |
| Информация о материале, болты фланца | сталь, гальванизированная |
| Информация о материале, крышки | Алюминиевый сплав |
| Информация о материале, подвижные уплотнения | TPE-U(PU)NBR |
| Информация о материале, шток | Легированная сталь, нержавеющая |
| Информация о материале, корпус цилиндра | Алюминиевый сплав |
