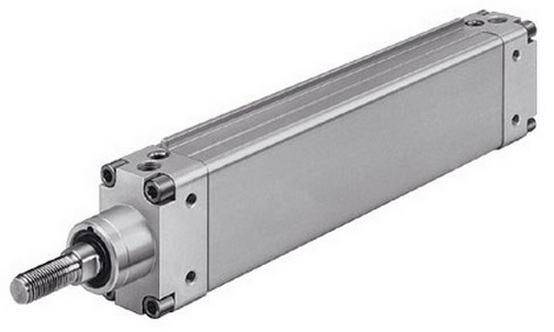

Плоский цилиндр Festo двустороннего действия, магнитный, наружная резьба штока: M10x1,25, диаметр поршня: 32 мм, длина хода: 300 мм, присоединение: G1/8, усилие на штоке при 6 бар, прямой ход: 483 N, диапазон рабочего давления: 0,6 … 10 бар, регулируемое пневматическое демпфирование с обеих сторон: PPV.С защитой от проворота (овальный поршень), с бесконтактным опросом положений. Различные возможности монтажа без дополнительных элементов.
| Ход | 300 mm |
| Диаметр поршня | 32 mmЭквивалентный диаметр |
| Макс. угловое отклонение штока +/- | 1,7 deg |
| Демпфирование | PPV: регулируемое пневматическое демпфирование с обеих сторон |
| Положение при сборке | Любое |
| Режим работы | двустороннего действия |
| Тип конструкции | ПоршеньШток |
| Определение позиции | Для герконов |
| Защита от скручивания/направляющая | Овальный поршень |
| Рабочее давление | 0,6 ... 10 bar |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Классификация сопротивления коррозии CRC | 2 - Средняя стойкость к коррозии |
| Температура окружающей среды | -20 ... 80 °C |
| Длина демпфирования | 19 mm |
| Макс. момент защиты от проворота | 1 Nm |
| Теоретическое усилие при 6 бар, обратный ход | 415 N |
| Теоретическое усилие при 6 бар, прямой ход | 483 N |
| Дополнительный вес на 10 мм хода | 30 g |
| Базовый вес на 0 мм хода | 500 g |
| Тип крепления | Опцияс внутренней резьбойс принадлежностями |
| Пневматическое присоединение | G1/8 |
| Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Информация о материале, крышки | Алюминий |
| Информация о материале, уплотнения шланга | TPE-U(PU) |
| Информация о материале, корпус | Алюминий |
| Информация о материале, шток | Легированная сталь |
