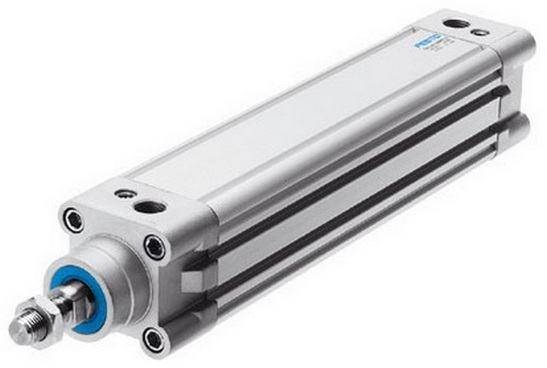

Пневмоцилиндр Festo, двойного действия, магнитный, диаметр: 63 мм, длина хода: 60 мм, присоединение: G3/8”, усилие на штоке при 6 бар: 1.870 N, рабочее давление: 0,6…12 бар, регулируемое пневматическое демпфирование с обеих сторон – PPV.
| Ход | 60 mm |
| Диаметр поршня | 63 mm |
| Резьба на штоке | M16x1,5 |
| Демпфирование | PPV: регулируемое пневматическое демпфирование с обеих сторон |
| Положение при сборке | Любое |
| Соответствует стандарту | ISO 15552 |
| Конец штока | Наружная резьба |
| Структура проекта | ПоршеньШтокКорпус из профиля |
| Определение позиции | Для герконов |
| Варианты | Односторонний шток |
| Рабочее давление | 0,6 ... 12 bar |
| Режим работы | двустороннего действия |
| Рабочая среда | Сжатый воздух |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Классификация сопротивления коррозии CRC | 2 |
| Температура окружающей среды | -20 ... 80 °C |
| Авторизация | Germanischer Lloyd |
| Энергия удара в крайних положениях | 0,5 J |
| Длина демпфирования | 22 mm |
| Теоретическое усилие при 6 бар, обратный ход | 1.682 N |
| Теоретическое усилие при 6 бар, прямой ход | 1.870 N |
| Перемещаемая масса при ходе 0 мм | 663 g |
| Дополнительный вес на 10 мм хода | 73 g |
| Базовый вес на 0 мм хода | 1.709 g |
| Дополнительный коэффициент массы на 10 мм хода | 25 g |
| Тип крепления | с внутренней резьбойс принадлежностями |
| Пневматическое присоединение | G3/8 |
| Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Информация о материале, крышки | Алюминиевое литье под давлениепокрытый |
| Информация о материале, уплотнения шланга | TPE-U(PU) |
| Информация о материале, шток | Легированная сталь |
| Информация о материале, корпус цилиндра | Алюминиевый сплавГладкое анодирование |
