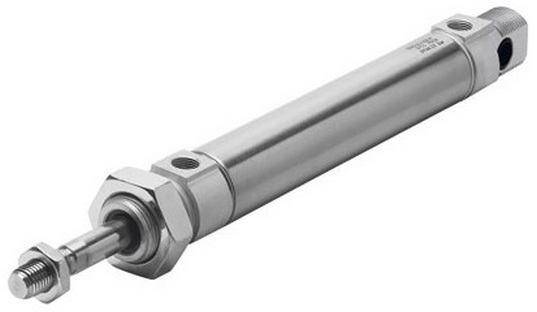

Пневмоцилиндр Festo, двустороннего действия, круглый. Диаметр поршня: 16 мм, ход: 40 мм. Нерегулируемое демпфирование, упругие кольца с обеих сторон, по стандарту DIN ISO 6432, с упругими демпфирующими кольцами в конечных положениях. Различные возможности крепления, с или без дополнительных монтажных элементов.
| Ход | 40 mm |
| Диаметр поршня | 16 mm |
| Резьба на штоке | M6 |
| Демпфирование | P: нерегулируемое демпфирование, упругие кольца с обеих сторон |
| Положение при сборке | Любое |
| Соответствует стандарту | CETOP RP 52 PISO 6432 |
| Конец штока | Наружная резьба |
| Структура проекта | ПоршеньШтокКорпус цилиндра |
| Определение позиции | Без |
| Варианты | Односторонний шток |
| Рабочее давление | 1 ... 10 bar |
| Режим работы | двустороннего действия |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Классификация сопротивления коррозии CRC | 2 |
| Температура окружающей среды | -20 ... 80 °C |
| Энергия удара в крайних положениях | 0,15 J |
| Теоретическое усилие при 6 бар, обратный ход | 103,7 N |
| Теоретическое усилие при 6 бар, прямой ход | 120,6 N |
| Перемещаемая масса при ходе 0 мм | 23 g |
| Дополнительный вес на 10 мм хода | 4,6 g |
| Базовый вес на 0 мм хода | 89,9 g |
| Дополнительный коэффициент массы на 10 мм хода | 2 g |
| Тип крепления | с принадлежностями |
| Пневматическое присоединение | M5 |
| Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Информация о материале, крышки | Алюминиевый сплавнейтральное анодирование |
| Информация о материале, уплотнения шланга | NBRTPE-U(PU) |
| Информация о материале, шток | Легированная сталь, нержавеющая |
| Информация о материале, корпус цилиндра | Легированная сталь, нержавеющая |
