Leuze S300-P13C1-M20-CB (артикул 63000306) — позиционный переключатель безопасности S300.
Прибор контролирует положение подвижной части ограждения: створка нажимает на привод, и при её отклонении контакты размыкаются. Замка нет — дверь переключатель не запирает, он только фиксирует положение створки (interlock without guard locking по EN ISO 14119). Контакты — 2 НЗ + 1 НО, медленного действия (slow-action); ввод кабеля M20 × 1,5 (1 ввод), винтовые клеммы.
Характеристики
- Серия: S300
- Тип устройства: позиционный переключатель безопасности (safety position switch), без блокировки двери
- Интеграция: в цепи управления до категории 4 (EN ISO 13849-1)
- B10d 40 000 000 циклов; срок службы 20 лет (EN ISO 13849-1)
- Контакты: 2 НЗ + 1 НО, с принудительным размыканием (force-fit)
- Принцип действия: медленного действия (slow-action)
- Коммутация DC-13: 24 В / 6 А, 125 В / 1,1 А, 250 В / 0,4 А
- Коммутация AC-15: 250 В / 6 А, 400 В / 4 А, 500 В / 1 А
- Номинальное напряжение изоляции 400 В AC / 500 В DC; тепловой ток 10 А
- Защита от короткого замыкания: предохранитель 500 В / 10 А, тип aM (IEC 60269-1)
- Подключение: ввод кабеля M20 × 1,5 (1 ввод); винтовые клеммы, 6 контактов; провод 1 × 0,34 … 2 × 1,5 мм²

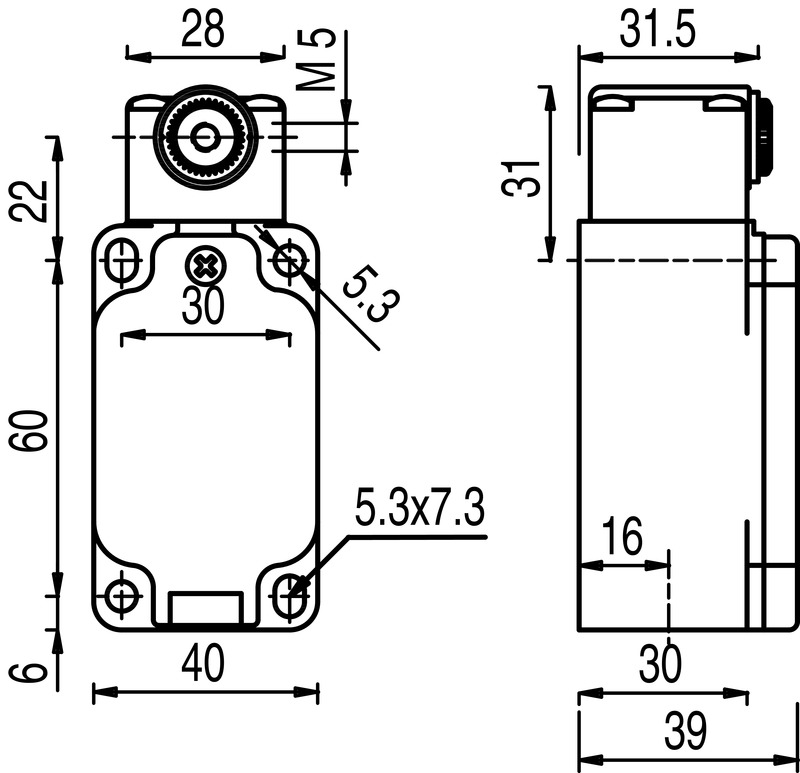

- Габариты (Ш × В × Д): 40 × 39 × 97 мм
- Материал: пластик, армированный стекловолокном (PPS), самозатухающий; контакты — серебряный сплав
- Цвет корпуса: Чёрный
- Масса: 145 г
- Защита контактов: защитная изоляция
- Степень защиты: IP 67; степень загрязнения 3 (EN 60947-1)
- Температура: рабочая -25…+80 °C
- Привод: привода нет — только короткий кронштейн под отдельный привод
- Направления подвода привода: 4 × сбоку (90°), 360°
- Скорость подхода: зависит от применяемого привода
- Механическая износостойкость: 20 000 000 срабатываний; до 3 600 срабатываний в час
- Стандарты: EN ISO 14119, EN ISO 13849-1, IEC 60947-5-1, IEC 60269-1
- Сертификация: IMQ, c UL US
Важно. Привод в комплект не входит: в этом исполнении есть только короткий кронштейн под отдельный рычаг или плунжер, а скорость подхода зависит от применяемого привода — привод подбирается отдельно. SIL и PL Leuze для S300 не публикует: в таблице только B10d и срок службы, а достижимый уровень безопасности считается по EN ISO 13849-1 для конкретной схемы включения — прибор допускается включать в цепи до категории 4. Блокировки двери нет: створку переключатель не удерживает, для запирания нужно отдельное запорное устройство.
Отличие от соседних исполнений. В разделе — 11 переключателей; различаются они корпусом (ZAMAK; пластик PPS), контактами (1 НЗ + 1 НО; 2 НЗ + 1 НО), принципом действия (мгновенного действия; медленного действия), приводом (плунжер; рычаг с роликом 20 × 40 мм; без привода, кронштейн короткий; без привода, кронштейн длинный) и подключением (ввод M20; разъём M12). С тем же набором контактов и в таком же корпусе: S300-P13C1-M20-SB — ввод M20, без привода, кронштейн длинный; S300-P13C1-M12-SB — разъём M12, без привода, кронштейн длинный; S300-P13C1-M12-CB — разъём M12, без привода, кронштейн короткий.
