Присоединение 1
1/8
Тип конструкции
Золотниковый
Положение при сборке
Любое
Замечания по материалу
Соответствует директиве RoHS
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Сопротивление коррозии
2 - Средняя стойкость к коррозии
Управление
Электромагнитное
Ручное дублирование
Защелкиваемый. Толкающий
Функция распределителя
Н. З.
Температура хранения
От -20 °C до +40 °C
Класс защиты
IP65
Тип резьбы
G
Группа
Для пневмоостровов
Количество линий и позиций
2/2 лин./поз.
Тип пилотного управления
Непрямого действия
Тип сброса
Воздушная пружина
Направление потока
Нереверсивный
Тип уплотнения
Мягкий
Условный проход
6 мм
Время включения
13 мс
Время выключения
16 мс
Питание пилотного каскада
Внешний. Внутренний
Тип действия
Моностабильный
Присоединение 4
G1/8
Функция быстрого выхлопа
Не дросселируемый
Рабочий цикл
100% при снижении тока удержания
Защита от перекрытия
Да
Негативный тестовый импульс с логикой 1
400 мкс
Позитивный тестовый импульс с логикой 0
1400 мкс
Выхлоп пилота, канал 82
/84
Общая линия
Подвод пилотного воздуха 12
/14
Общая линия
Пневматическое присоединение, 11
Общая линия с отключением давления
Крепление
Со сквозным отверстием

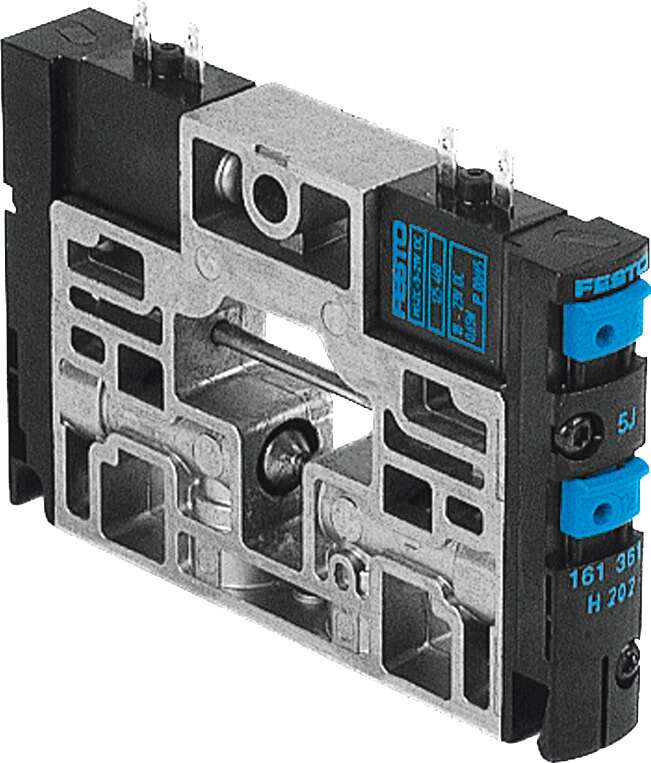

Артикул
559652
Производитель
Вес
120 г
Корпус
Алюминиевое литье под давлениеЛатуньPOM (Полиформальдегид)PPSСталь
Тип оборудования
Распределители
Материал уплотнений
HNBR (Гидрированный бутадиен-нитрильный эластомер)NBR (Бутадиен-нитрильный каучук)
Температура окружающей среды, °C
От -5 °C до +50 °C
