Описание

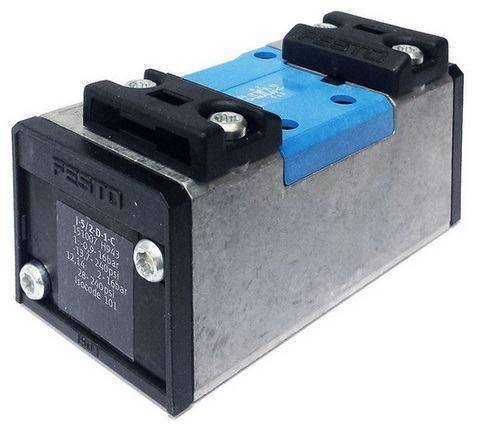

Распределитель Festo с эл-магн. управлением, 5/2 бистабильный, ширина: 42 мм, присоединение: плита размер 1, рабочее давление: 2…10 бар, расход: 1200 л/мин. Поставляется с катушками: 24V DC: 2,7W. Электрическое подключение: разъемы М12х1. Соответствует стандарту ISO 5599-1.
| Функция распределителя | 5/2 бистабильный |
| Тип управления | электрический |
| Ширина | 42 mm |
| Стандартный номинальный расход | 1.200 l/min |
| Рабочее давление | 2 ... 10 bar |
| Структура проекта | Каретка поршня |
| Класс защиты | IP65 |
| Условный проход | 8 mm |
| Монтажный шаг | 43 mm |
| Функция быстрого выхлопа | дросселирующий |
| Тип уплотнения | мягкий |
| Положение при сборке | Любое |
| Соответствует стандарту | ISO 5599-1 |
| Ручное дублирование | Толкающий |
| Код ISO | 155 |
| Тип пилотного управления | С пилотным управлением |
| Питание пилотного каскада | Внутренний |
| Направление потока | нереверсивный |
| Защита от перекрытия | Да |
| Примечания по динамизации усилия | Частота переключения как минимум раз в неделю |
| Время переключения, реверс | 18 ms |
| Рабочий цикл | 100% |
| Макс. позитивный тестовый импульс с логикой 0 | 3.800 µs |
| Макс. негативный тестовый импульс с логикой 1 | 4.900 µs |
| Характеристики катушки | 24 V DC: 2.7 W |
| Допустимые колебания напряжения | +/- 10 % |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Стойкость к вибрации | Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6 |
| Сопротивление ударной нагрузке | Шоковый тест SG2 по FN/EN |
| Температура среды | -10 ... 50 °C |
| Уровень звукового давления | 85 dB(A) |
| Температура окружающей среды | -10 ... 50 °C |
| Вес продукта | 550 g |
| Электрическое подключение | M12x1 |
| Тип крепления | На монтажной плитесо сквозным отверстием |
| Пневматическое подключение, канал 1 | Соединительная плита, размер 1 согласно ISO 5599-1 |
| Пневматическое подключение, канал 2 | Соединительная плита, размер 1 согласно ISO 5599-1 |
| Пневматическое подключение, канал 3 | Соединительная плита, размер 1 согласно ISO 5599-1 |
| Пневматическое присоединение, канал 4 | Соединительная плита, размер 1 согласно ISO 5599-1 |
| Пневматическое присоединение, канал 5 | Соединительная плита, размер 1 согласно ISO 5599-1 |
| Информация о материале, уплотнения шланга | HNBRNBR |
| Информация о материале, корпус | Алюминиевое литье под давление |
