Описание

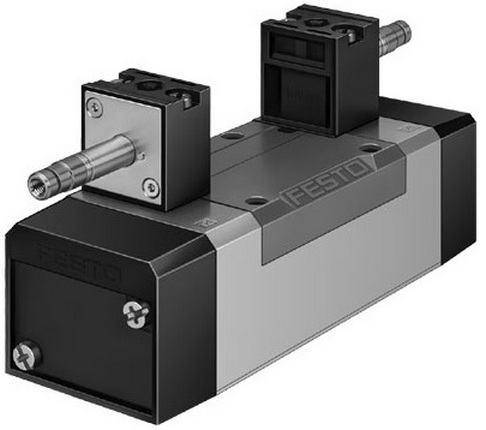

Распределитель Festo с пневматическим управлением, 5/2 моностабильный с пружинным возвратом, ширина: 54 мм, рабочее давление: -0,9…16 бар, расход: 2300 лмин, присоединение: соединительная плита размер 2. Соответствует стандарту ISO 5599-1.
| Функция распределителя | 5/2 моностабильный |
| Тип управления | пневматический |
| Ширина | 54 mm |
| Стандартный номинальный расход | 2.300 l/min |
| Рабочее давление | -0,9 ... 16 bar |
| Структура проекта | Каретка поршня |
| Тип сброса | механическая пружина |
| Авторизация | Germanischer Lloyd |
| Условный проход | 11,5 mm |
| Монтажный шаг | 56 mm |
| Функция быстрого выхлопа | дросселирующий |
| Тип уплотнения | мягкий |
| Положение при сборке | Любое |
| Соответствует стандарту | ISO 5599-1 |
| Ручное дублирование | Нет |
| Код ISO | 204 |
| Тип пилотного управления | прямой |
| Направление потока | реверсивный |
| Защита от перекрытия | Да |
| Примечания по динамизации усилия | Частота переключения как минимум раз в неделю |
| Пилотное давление | 3 ... 16 bar |
| Время выключения | 39 ms |
| Время включения | 11 ms |
| Категория ATEX Газ | II 2G |
| Взрывозащита типа Газ | c T4 |
| Категория ATEX Пыль | II 2D |
| Врывозащита типа Пыль | c T130°C |
| Взрывобезопасная температура окружающей среды | -10°C <= Ta <= +60°C |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Обозначение CE (см. заявление о соответствии) | в соответствии с директивой EU по взрывозащите (ATEX) |
| Стойкость к вибрации | Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6 |
| Сопротивление ударной нагрузке | Шоковый тест SG2 по FN/EN |
| Температура среды | -10 ... 60 °C |
| Уровень звукового давления | 85 dB(A) |
| Рабочая среда пилотного каскада | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Температура окружающей среды | -10 ... 60 °C |
| Вес продукта | 550 g |
| Тип крепления | На монтажной плитеСо сквозным отверстием и винтом |
| Подвод пилотного воздуха 14 | Соединительная плита, размер 2 согласно ISO 5599-1 |
| Пневматическое подключение, канал 1 | Соединительная плита, размер 2 согласно ISO 5599-1 |
| Пневматическое подключение, канал 2 | Соединительная плита, размер 2 согласно ISO 5599-1 |
| Пневматическое подключение, канал 3 | Соединительная плита, размер 2 согласно ISO 5599-1 |
| Пневматическое присоединение, канал 4 | Соединительная плита, размер 2 согласно ISO 5599-1 |
| Пневматическое присоединение, канал 5 | Соединительная плита, размер 2 согласно ISO 5599-1 |
| Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Информация о материале, уплотнения шланга | HNBRNBR |
| Информация о материале, корпус | Алюминиевое литье под давление |
