Описание

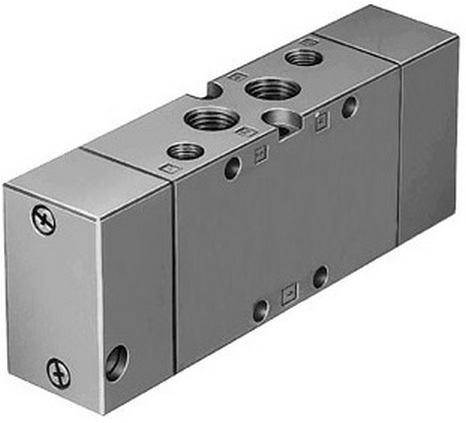

Распределитель Festo с пневматическим управлением, 5/3 под давлением в нейтральной позиции, присоединение: G1/4, рабочее давление: -0,9…10 бар, расход: 1600 л/мин. В средней позиции под давлением.
| Функция распределителя | 5/3 под давлением в нейтральной позиции |
| Тип управления | пневматический |
| Ширина | 32 mm |
| Стандартный номинальный расход | 1.600 l/min |
| Рабочее давление | -0,9 ... 10 bar |
| Структура проекта | Каретка поршня |
| Тип сброса | механическая пружина |
| Авторизация | CSA (OL) |
| Условный проход | 10 mm |
| Функция быстрого выхлопа | дросселирующий |
| Тип уплотнения | мягкий |
| Положение при сборке | Любое |
| Ручное дублирование | Нет |
| Тип пилотного управления | прямой |
| Питание пилотного каскада | внешний |
| Направление потока | реверсивный |
| Пилотное давление | 3 ... 10 bar |
| значение b | 0,38 |
| значение С | 7,057 l/sbar |
| Время выключения | 26 ms |
| Время включения | 6 ms |
| Категория ATEX Газ | II 2G |
| Взрывозащита типа Газ | c T4 |
| Категория ATEX Пыль | II 2D |
| Врывозащита типа Пыль | c T130°C |
| Взрывобезопасная температура окружающей среды | -10°C <= Ta <= +60°C |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Обозначение CE (см. заявление о соответствии) | в соответствии с директивой EU по взрывозащите (ATEX) |
| Температура среды | -10 ... 60 °C |
| Рабочая среда пилотного каскада | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Температура окружающей среды | -10 ... 60 °C |
| Вес продукта | 375 g |
| Тип крепления | на мколлекторной плитесо сквозным отверстиемОпция |
| Присоединение продувочного канала | не направленный |
| Выхлоп пилота, канал 82 | M5 |
| Выхлоп пилота, канал 84 | M5 |
| Подвод пилотного воздуха 12 | G1/8 |
| Подвод пилотного воздуха 14 | G1/8 |
| Пневматическое подключение, канал 1 | G1/4 |
| Пневматическое подключение, канал 2 | G1/4 |
| Пневматическое подключение, канал 3 | G1/4 |
| Пневматическое присоединение, канал 4 | G1/4 |
| Пневматическое присоединение, канал 5 | G1/4 |
| Информация о материале, уплотнения шланга | NBR |
| Информация о материале, корпус | Алюминиевое литье под давление |
