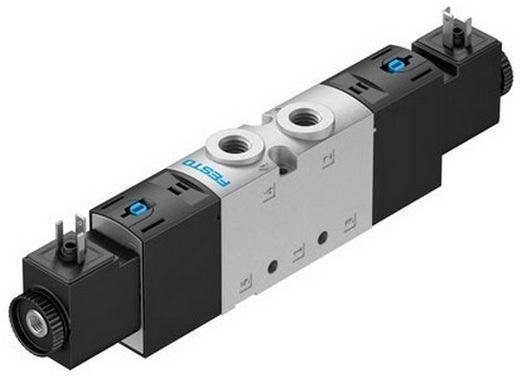

Распределитель Festo с электромагнитным управлением, 5/2 бистабильный, стандартный расход воздуха: 1000 Нл/мин, внешнее питание пилотов, присоединение: G1/4, условный проход: 6,6 мм, подводы пилотного воздуха и выхлопы пилотов: M5, размер клапана: 26,5 мм, рабочее давление 1,5 ... 10 бар. Распределитель клапанного типа.Катушки и разъемы заказываются отдельно.
| Функция распределителя | 5/2 бистабильный |
| Тип управления | электрический |
| Размер клапана | 26,5 mm |
| Стандартный номинальный расход | 1.000 l/min |
| Рабочее давление | 1,5 ... 10 bar |
| Тип конструкции | Тарельчатое седло |
| Авторизация | c UL us - Recognized (OL) |
| Условный проход | 6,6 mm |
| Функция быстрого выхлопа | дросселирующий |
| Тип уплотнения | мягкий |
| Положение при сборке | Любое |
| Ручное дублирование | защелкиваемыйТолкающий |
| Тип пилотного управления | С пилотным управлением |
| Питание пилотного каскада | внешний |
| Направление потока | нереверсивный |
| Защита от перекрытия | Нет |
| Пилотное давление | 1,5 ... 10 bar |
| значение b | 0,2 |
| значение С | 4,6 l/sbar |
| Время переключения, реверс | 10 ms |
| Макс. позитивный тестовый импульс с логикой 0 | 2.000 µs |
| Макс. негативный тестовый импульс с логикой 1 | 3.600 µs |
| Характеристики катушки | Электромагнитные катушки заказываются отдельно |
| Сертификационный департамент | DNVGL-TAA000011J |
| Рабочая среда | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Примечание по рабочей среде | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Стойкость к вибрации | Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6 |
| Сопротивление ударной нагрузке | Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27 |
| Классификация сопротивления коррозии CRC | 2 - Средняя стойкость к коррозии |
| Температура среды | -10 ... 60 °C |
| Рабочая среда пилотного каскада | Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] |
| Температура окружающей среды | -10 ... 60 °C |
| Вес продукта | 310 g |
| Тип крепления | Опцияна мколлекторной плитесо сквозным отверстием |
| Присоединение продувочного канала | не направленный |
| Выхлоп пилота, канал 82 | M5 |
| Выхлоп пилота, канал 84 | M5 |
| Подвод пилотного воздуха 12 | M5 |
| Подвод пилотного воздуха 14 | M5 |
| Пневматическое подключение, канал 1 | G1/4 |
| Пневматическое подключение, канал 2 | G1/4 |
| Пневматическое подключение, канал 3 | G1/4 |
| Пневматическое присоединение, канал 4 | G1/4 |
| Пневматическое присоединение, канал 5 | G1/4 |
| Замечания по материалу | Соответствует директиве по ограничению использования опасных веществ (RoHS) |
| Материал уплотнений | HNBRNBRTPE-U(PU) |
| Материал корпуса | Алюминиевое литье под давлениеОкрашен |
| Материал винтов | сталь, гальванизированная |
