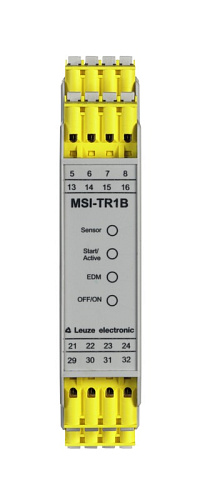

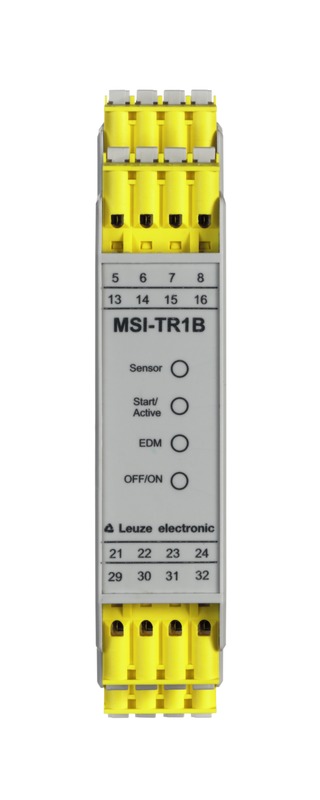

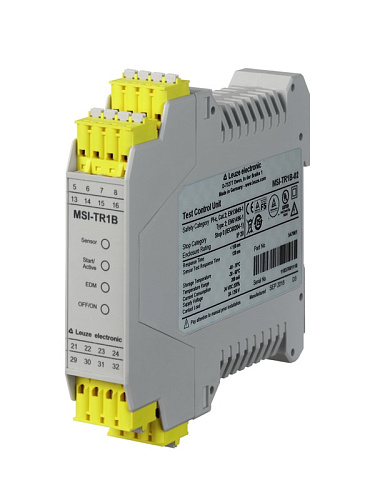

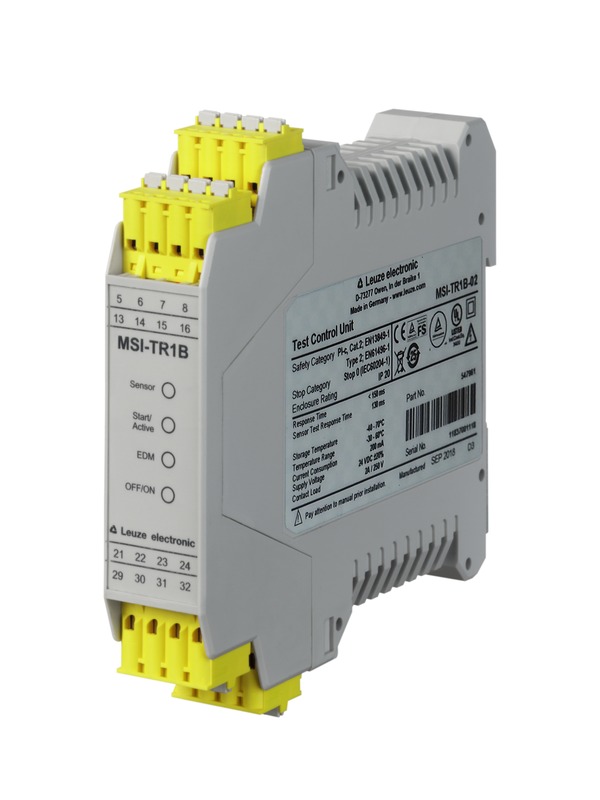

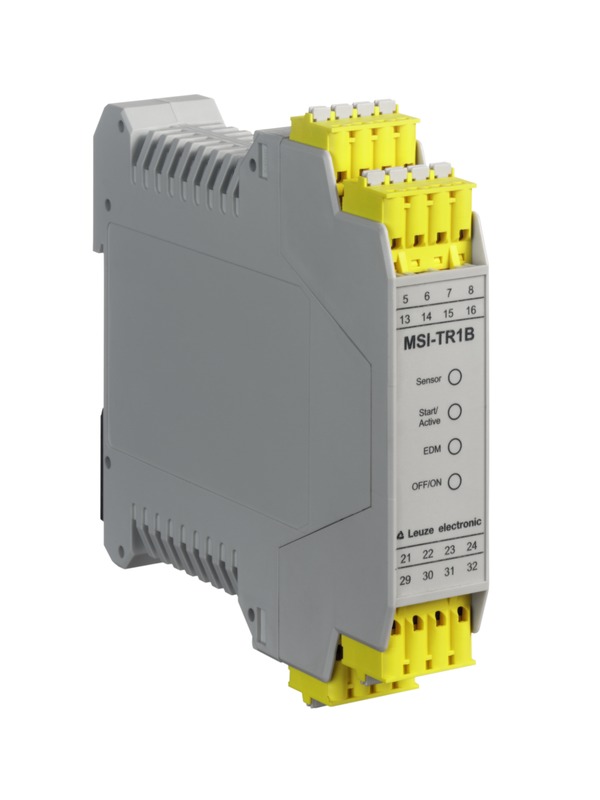

Leuze MSI-TR1B-02 (артикул 547959) — реле безопасности серии MSI-TB.
Назначение: блок оценки для однолучевых защитных световых барьеров типа 2 по IEC/EN 61496. Выходы: 2 безопасных выходных канала (OSSD); 3 цифровых дискретных выхода; безопасные дискретные выходы 1/2 — реле, НО-контакты; дискретный выход 1 — транзистор PNP (сигнал «безопасность включена»); дискретный выход 2 — транзистор PNP (сигнал ошибки); дискретный выход 3 — транзистор PNP (тестовый сигнал, передатчик). Подключение — клеммы, пружинные (Cage Clamp), 16 выводов; функции: питание, подключение к устройству; сечение 0,2…1,5 мм². Степень защиты IP 40, рабочая температура -30…+60 °C.
Характеристики
- Напряжение питания: 24 В, DC, -20…+20 %
- Выходы: 2 безопасных выходных канала (OSSD); 3 цифровых дискретных выхода; безопасные дискретные выходы 1/2 — реле, НО-контакты; дискретный выход 1 — транзистор PNP (сигнал «безопасность включена»); дискретный выход 2 — транзистор PNP (сигнал ошибки); дискретный выход 3 — транзистор PNP (тестовый сигнал, передатчик)
- Время отклика: время отклика 20 мс
- Подключение: клеммы, пружинные (Cage Clamp), 16 выводов; функции: питание, подключение к устройству; сечение 0,2…1,5 мм²
- Степень защиты: IP 40
- Рабочая температура: -30…+60 °C
- Материал корпуса: пластик, неармированный полиамид PA
- Габариты: 22,5 × 111 × 114,1 мм, масса 200 г; цвет серый
- Стандарты: сертификация TÜV Süd; патент США US 6,418,546 B
- Особенности исполнения: Функции: блокировка запуска/перезапуска (RES); выход сигнала «безопасность включена»; периодическая проверка функций; контроль контактора (EDM); выход сигнала ошибки; перезапуск: ручной, автоматический; тип 2, IEC/EN 61496; SIL 1, IEC 61508; SILCL 1, IEC/EN 62061; уровень производительности (PL) c, EN ISO 13849-1; MTTFd 78 лет, EN ISO 13849-1; PFHD 8,8E-08 в час; срок службы 20 лет, EN ISO 13849-1; категория 2, EN ISO 13849-1
Отличие от соседних исполнений. Серия MSI-TB: MSI-TR1B-01 — клеммы, винтовые, 16 выводов; функции: питание, подключение к устройству; сечение 0,2…2,5 мм², габариты 22,5 × 99 × 114,1 мм; MSI-TR2B-01 — клеммы, винтовые, 16 выводов; функции: питание, подключение к устройству; сечение 0,2…2,5 мм², время отклика 20 мс; время фильтрации 130 мс, габариты 22,5 × 99 × 114,1 мм; MSI-TR2B-02 — время отклика 20 мс; время фильтрации 130 мс. Все исполнения — официальные артикулы Leuze; конкретные отличия перечислены выше.
