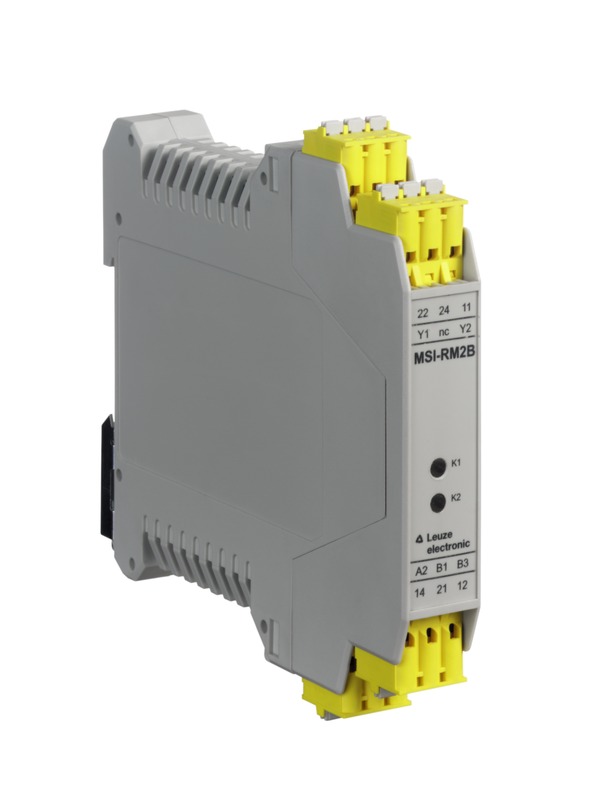

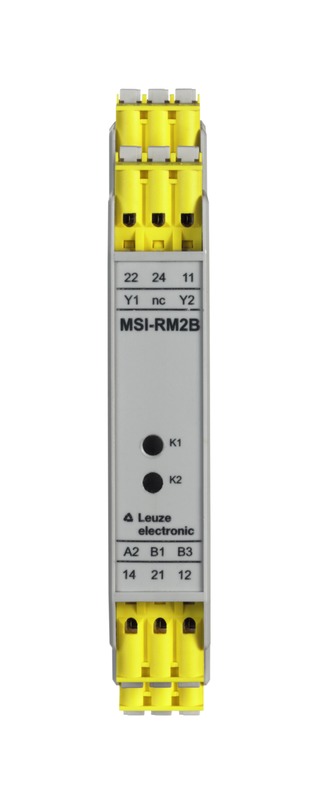

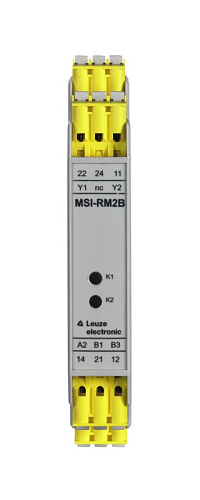

Leuze MSI-RM2B-02 (артикул 547955) — контактное расширение MSI-RM2B для безопасных выходов OSSD.
Это контактное расширение MSI-RM2B: оно переводит безопасные выходы OSSD вышестоящего устройства в релейные беспотенциальные контакты — без задержки и без искажения сигнала. Нужно там, где безопасный контроллер выдаёт только полупроводниковые OSSD, а отключать надо цепь с гальванической развязкой — например, тормоз, клапан или контактор с катушкой другого напряжения.
Встроенная обратная связь EDM контролирует прилипание внешних контакторов: если контактор «залип», расширение не включится. Два безопасных NO и один сигнальный контакт, независимые LED индикации.
Исполнение -02 — пружинные клеммы (без винта): высота корпуса 111 мм, провод до 1,5 мм², монтаж без инструмента. Парное исполнение -01 отличается только типом клемм — винтовые, корпус ниже (99 мм); функция, логика и характеристики совпадают.
Важно. Выходы — беспотенциальные релейные контакты, а не OSSD: на выходе нет полупроводниковой диагностики, поэтому при работе с контроллером безопасности используйте обратную связь EDM. Корпус IP 20 — только монтаж в шкаф на DIN-рейку.
Характеристики
- Серия: MSI-RM2B
- Тип: контактное расширение для безопасных OSSD
- Назначение: перевод безопасных электронных выходов OSSD в беспотенциальные релейные контакты
- Функция: встроенная обратная связь EDM
- Безопасность: SIL 3 (IEC 61508); SILCL 3 (IEC/EN 62061); PL e (EN ISO 13849-1); категория до 4 (по уровню вышестоящего устройства)
- Срок службы: 20 лет (EN ISO 13849-1)
- Контакты: 2 безопасных NO + 1 сигнальный (релейные, беспотенциальные)
- Вход: безопасные полупроводниковые выходы OSSD
- Рестарт: автоматический
- Питание: 24 В DC, −20…+20 %
- Потребление: до 2,5 Вт (при 24 В, плюс нагрузка на выходах)
- Макс. длительный ток: 3 А на контакт
- Внешняя защита контактов: 5 А быстродействующий или 3,15 А с выдержкой
- B10d: 10 000 000 (2 А / 24 В) (DC-1 / DC-13), 1 300 000 (0,5 А / 230 В) (AC-1 / AC-15)
- B10d при малой нагрузке: 1 860 000
- Макс. частота переключений: 36 000 в час
- Механическая износостойкость: 10 000 000 срабатываний
- Время срабатывания: 20 мс; отпускания — 10 мс
- Макс. сопротивление входной линии: 50 Ом
- Материал контактов: AgNi 10 + 5 мкм Au
- Подключение: пружинные клеммы, 12 контактов
- Сечение провода: 0,2…1,5 мм²
- Габариты (Ш × В × Д): 17,5 × 111 × 114,1 мм
- Масса: 120 г
- Корпус: пластик (PA 66), серый
- Степень защиты: IP 20; класс защиты II
- Температура: рабочая 0…+50 °C, хранение −25…+70 °C
- Монтаж: DIN-рейка (защёлка)
- Сертификация: TÜV NRTL, c UL US
Отличие от соседних исполнений. В разделе — 2 исполнения этой серии, различаются вариантом клемм: -01 винтовые, -02 пружинные (корпус у пружинного варианта выше); логика, класс безопасности и коммутационная способность одинаковы.
Купить Leuze MSI-RM2B-02 (артикул 547955). Поставка реле безопасности и реле с контактными удлинителями Leuze Electronic по России. Уточните наличие и срок поставки; пришлите заявку — подберём исполнение по требуемому PL / SIL и поможем связать реле с вашим базовым блоком безопасности.
