Тип конструкции
ПоршеньШтокКорпус из профиля
Присоединение 2
1/2
Тип крепления
С внутренней резьбойС принадлежностями
Положение при сборке
Любое
Рабочая среда
Сжатый воздух по ISO 8573-1:2010
Сопротивление коррозии
0 - Нет стойкости к коррозии
Тип резьбы
G
Соответствует стандарту
ISO 15552 (до сих пор также VDMA 24652, ISO 6431, NF E49 003.1, UNI 10290)
Определение позиции
При помощи датчиков положения
Диаметр поршня
100 мм
Демпфирование
Пневматическое регулируемое
Наименование

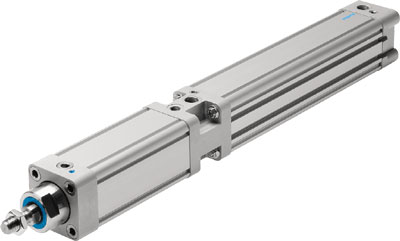

Цилиндр со стопорным блоком
Ход
От 10 до 2.000 мм
Длина демпфирования
32 мм
Материал крышки
Алюминиевое литье под давлениеАлюминиевый сплав
Теоретическое усилие при 6 бар, прямой ход
4712 Н
Теоретическое усилие при 6 бар, обратный ход
4418 Н
Варианты
Односторонний шток
Артикул
526484
Материал корпуса
Алюминиевый сплав
Материал уплотнений
NBR (Бутадиен-нитрильный каучук)TPE-U(PU) (Термопластичный полиуретан)
Температура окружающей среды, °C
От -20 °C до +80 °C
