Leuze S200-P5C1-M20 (артикул 63000204) — предохранительный выключатель с отдельным приводом S200.
Корпус ставится на неподвижную часть ограждения, кодированный ключ — на дверцу: при открытии двери ключ выходит из паза и размыкает контакты. Замка (блокировки двери) нет — прибор только контролирует положение створки. Тип 2 по ISO 14119 — механическое кодирование привода (mechanically coded). Контакты — 3 НЗ, медленного действия (slow-action); ввод кабеля M20 × 1,5, винтовые клеммы.
Характеристики
- Серия: S200
- Тип устройства: предохранительный выключатель с отдельным приводом, без блокировки двери
- Тип по ISO 14119: тип 2, механическое кодирование привода (mechanically coded)
- Класс: SIL 3 (IEC 61508), SILCL 3 (IEC/EN 62061); PL e и категория 4 — при интеграции в цепи управления до категории 4 по EN ISO 13849-1
- B10d 2 000 000 циклов; срок службы 20 лет (EN ISO 13849-1)
- Контакты: 3 НЗ, с принудительным размыканием
- Принцип действия: медленного действия (slow-action)
- Коммутация DC-13: 24 В / 6 А, 125 В / 1,1 А, 250 В / 0,4 А
- Коммутация AC-15: 250 В / 6 А, 400 В / 4 А, 500 В / 1 А
- Номинальное напряжение изоляции 400 В AC / 500 В DC; тепловой ток 10 А
- Защита от короткого замыкания: предохранитель 500 В / 10 А, тип aM (IEC 60269-1)
- Подключение: ввод кабеля M20 × 1,5; винтовые клеммы, 6 контактов; провод 1 × 0,34 … 2 × 1,5 мм²

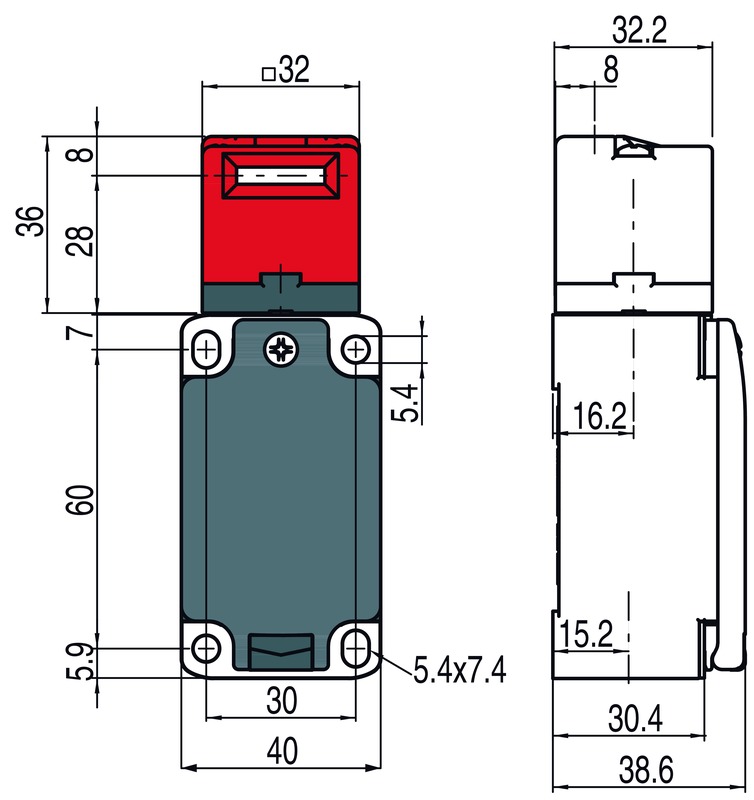

- Габариты (Ш × В × Д): 40 × 38,6 × 108,9 мм
- Материал: полимер, армированный стекловолокном, самозатухающий; контакты — серебряный сплав
- Цвет корпуса: Серый/красный
- Масса: 295 г
- Степень защиты: IP 67; степень загрязнения 3 (EN 60947-1)
- Температура: рабочая -25…+80 °C
- Ход принудительного размыкания 8,8 мм; усилие вырыва привода 10 Н; скорость подхода 0…0,5 м/с
- Механическая износостойкость: 1 000 000 срабатываний; до 3 600 срабатываний в час
- Привод: серия AC-AHxx (прямой, угловой, пружинный, регулируемый) — заказывается отдельно
- Стандарты: DIN EN ISO 14119, EN ISO 13849-1, IEC 60947-5-1, IEC 60269-1, IEC 61508, IEC/EN 62061
- Сертификация: IMQ, c UL US
Важно. Привод в комплект не входит: нужен ключ серии AC-AHxx — без него выключатель не работает. Кодирование привода механическое (тип 2 по ISO 14119), но меры против обмана по ISO 14119 всё равно нужны — монтаж вне зоны досягаемости, защита привода.
Отличие от соседних исполнений. В разделе — 14 выключателей; различаются они корпусом (пластик PPS; ZAMAK; полимер), контактами (1 НЗ + 1 НО; 2 НЗ; 2 НЗ + 1 НО; 3 НЗ), принципом действия (мгновенного действия; медленного действия) и подключением (ввод M20; ввод PG 13,5; разъём M12).
