Leuze S20-P3C1-FH (артикул 50150001) — предохранительный выключатель с отдельным приводом S20.
Корпус ставится на неподвижную часть ограждения, кодированный ключ — на дверцу: при открытии двери ключ выходит из паза и размыкает контакты. Замка (блокировки двери) нет — прибор только контролирует положение створки. Тип 2 по ISO 14119 — низкоуровневое кодирование привода (low-coded actuator). Контакты — 2 НЗ, медленного действия (slow-action); ввод кабеля PG 13,5, винтовые клеммы.
Характеристики
- Серия: S20
- Тип устройства: предохранительный выключатель с отдельным приводом, без блокировки двери
- Тип по ISO 14119: тип 2, низкоуровневое кодирование привода (low-coded actuator)
- B10d 2 000 000 циклов; срок службы 20 лет (EN ISO 13849-1)
- Контакты: 2 НЗ, с принудительным размыканием
- Принцип действия: медленного действия (slow-action)
- Коммутация DC-13: 24 В / 3 А, 125 В / 0,55 А, 250 В / 0,3 А
- Коммутация AC-15: 250 В / 6 А, 400 В / 4 А, 500 В / 1 А
- Номинальное напряжение изоляции 500 В AC / 600 В DC; тепловой ток 10 А
- Защита от короткого замыкания: предохранитель 500 В / 10 А, тип aM (IEC 60269-1)
- Подключение: ввод кабеля PG 13,5; винтовые клеммы, 4 контакта; провод 1 × 0,5 … 2 × 2,5 мм²

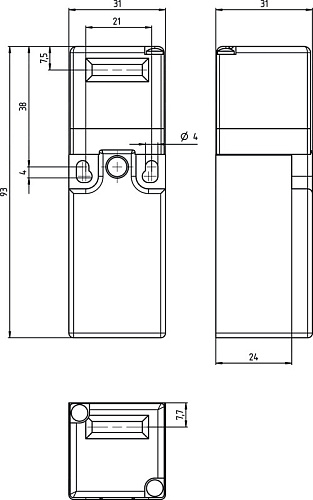

- Габариты (Ш × В × Д): 30,8 × 30,8 × 93 мм
- Материал: пластик, армированный стекловолокном (PPS), самозатухающий; контакты — серебряный сплав
- Цвет корпуса: Красный/чёрный
- Масса: 93 г
- Степень защиты: IP 67; степень загрязнения 3 (EN 60947-1)
- Температура: рабочая -25…+80 °C
- Ход принудительного размыкания 9 мм; усилие вырыва привода 10 Н; скорость подхода 0…0,5 м/с
- Механическая износостойкость: 1 000 000 срабатываний; до 3 600 срабатываний в час
- Привод: серия AC-ANxx (прямой, угловой, пружинный, регулируемый) — заказывается отдельно
- Стандарты: DIN EN ISO 14119, EN ISO 13849-1, IEC 60947-5-1, IEC 60269-1
- Сертификация: IMQ, c UL US
Важно. Привод в комплект не входит: нужен ключ серии AC-ANxx — без него выключатель не работает. Тип 2 по ISO 14119 — низкое кодирование привода (low-coded actuator), поэтому стандарт требует дополнительных мер против обмана: установка вне зоны досягаемости, защита привода и т. п. Leuze для S20 не публикует PL и категорию: в таблице только B10d и срок службы, а достижимый уровень безопасности считается по EN ISO 13849-1 для конкретной схемы включения.
Отличие от соседних исполнений. В разделе — 14 выключателей; различаются они корпусом (пластик PPS; ZAMAK; полимер), контактами (1 НЗ + 1 НО; 2 НЗ; 2 НЗ + 1 НО; 3 НЗ), принципом действия (мгновенного действия; медленного действия) и подключением (ввод M20; ввод PG 13,5; разъём M12). С тем же набором контактов: S20-P3C1-M20-FH — ввод M20, медленного действия.
